موصل انبوب ماء باغودا من النوع L

أنواع المنتجات

باعتبارها شركة صينية متخصصة في تصنيع موصلات أنابيب المياه من النوع L-Type Pagoda، تقدم Shenchi نوعين رئيسيين من المنتجات:

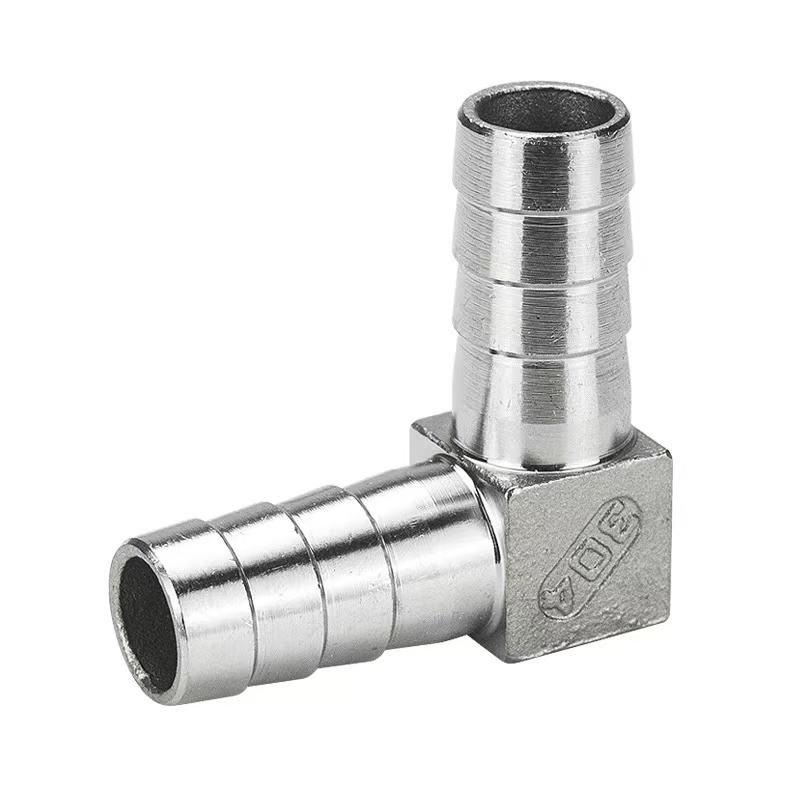

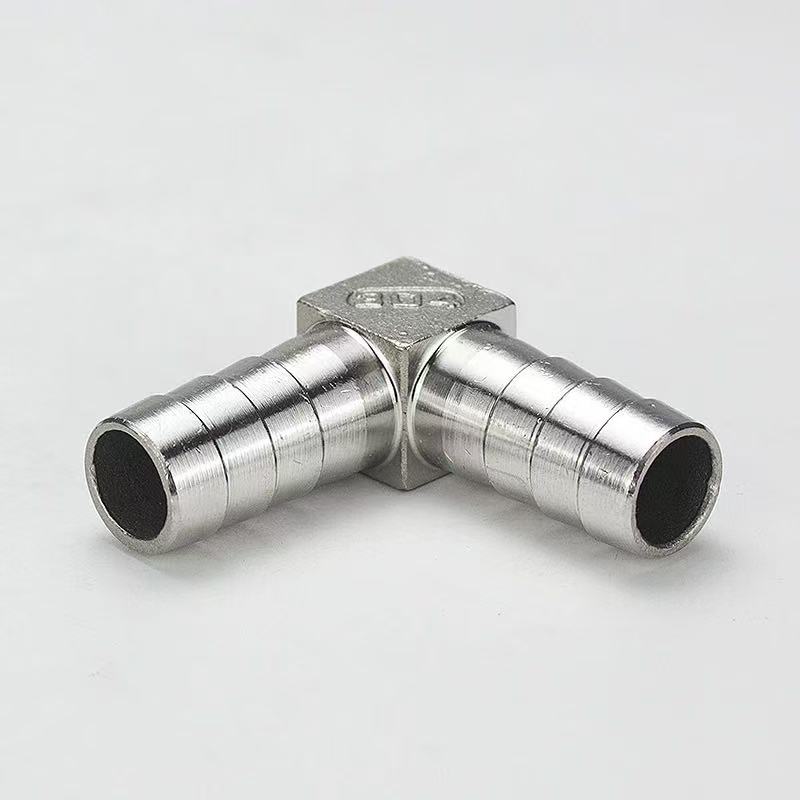

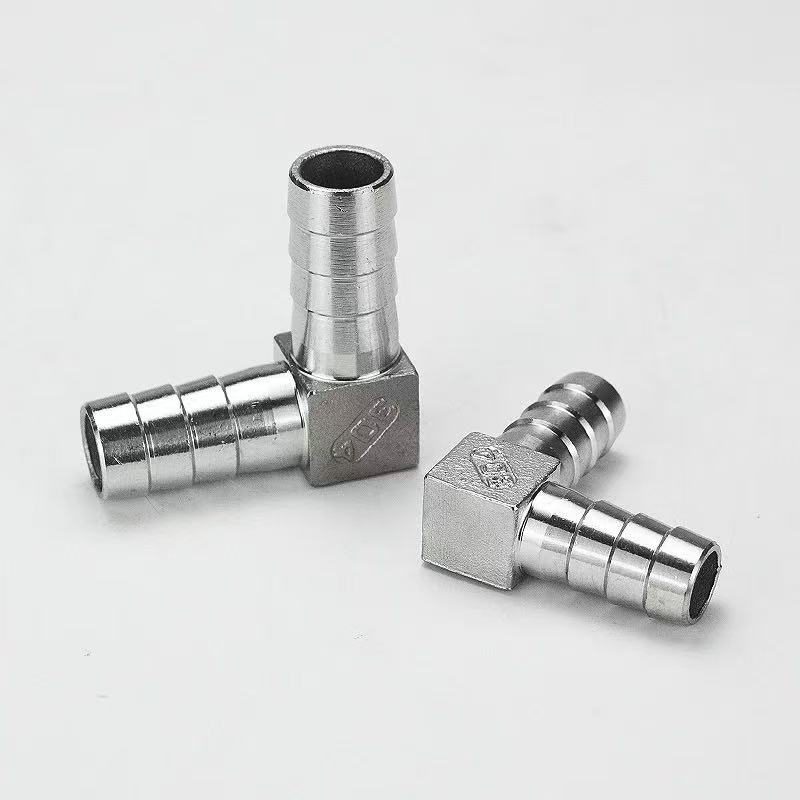

موصل أنابيب المياه باغودا من النوع L: يتميز كلا الطرفين بهيكل باغودا شائك، مصمم لإنشاء اتصال اتجاهي 90 درجة بين خرطومين مرنين.

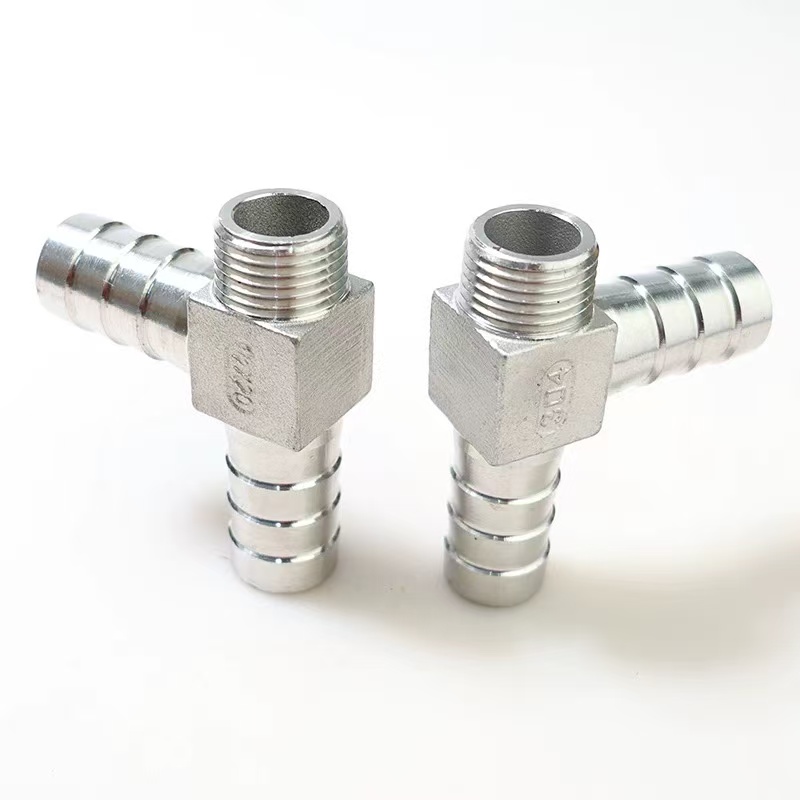

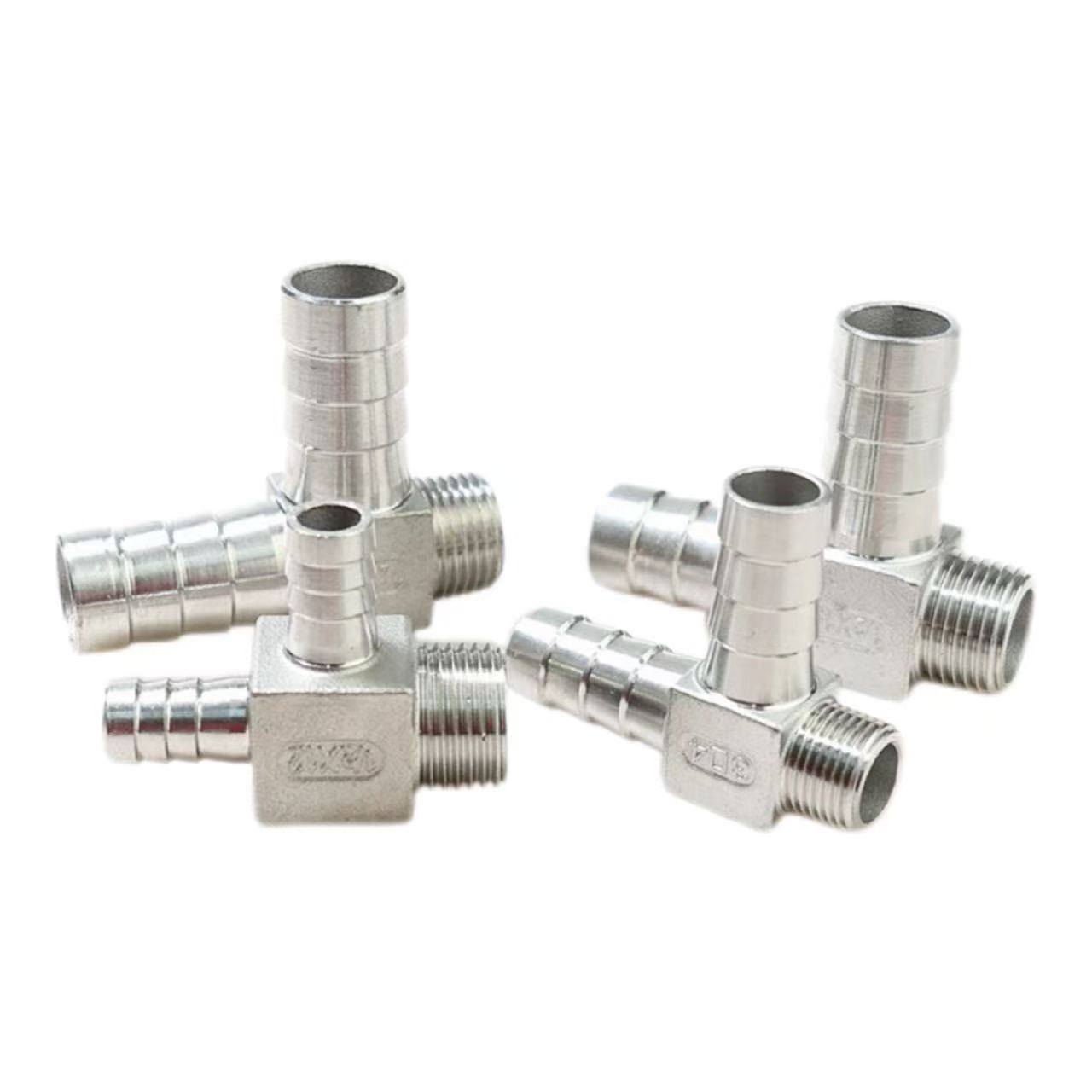

موصل باغودا ملولب ذكر من النوع L: يتميز أحد الطرفين بهيكل باغودا شائك للتوصيل بخرطوم مرن، بينما يتميز الطرف الآخر بخيوط خارجية (ذكر)، مصممة لإنشاء اتصال اتجاهي 90 درجة بين خرطوم وقطعة من المعدات مع منفذ ملولب داخلي (أنثى).

يتميز كلا النوعين بتصميم بزاوية 90 درجة مع نفس المواصفات لنهايات الباغودا الشائكة. وهي متوفرة في مجموعة مختارة من المواد: الفولاذ المقاوم للصدأ 304، أو الفولاذ المقاوم للصدأ 316L، أو النحاس. يكمن الاختلاف الرئيسي في طريقة الاتصال: الأولى تسهل الاتصال المباشر من خرطوم إلى خرطوم، في حين أن الثانية تسهل الاتصال الانتقالي بين خرطوم وقطعة من المعدات، وبالتالي توفر خيارات اختيار مرنة لتناسب سيناريوهات التثبيت المختلفة.

ما هو الفرق بين موصل أنابيب المياه Pagoda من النوع L وموصل Pagoda الملولب من النوع L؟

الفرق الأساسي: يتميز موصل أنابيب المياه Shenchi L-Type Pagoda بواجهة مزدوجة الشائكة (كلا الطرفين عبارة عن رؤوس باغودا شائكة، مصممة للتوصيل مباشرة بالخراطيم المرنة). يتميز موصل الباغودا الملولب الذكوري من النوع L بخيط خارجي على أحد الأطراف ومعبد شائك على الطرف الآخر، مصمم لتوصيل خرطوم مرن بأنبوب صلب أو جسم صمام بخيوط داخلية. شنشي’موصلات أنابيب المياه Pagoda عالية الأداء من النوع L مصنوعة من النحاس أو الفولاذ المقاوم للصدأ 304/316L؛ يعتبر هيكلها ذو الزاوية اليمنى 90 درجة مثاليًا لإعادة توجيه خطوط الأنابيب. يضمن التصميم المزدوج الشائك قبضة محكمة وآمنة—خاصة عند إقرانها بمشابك الخرطوم—لمنع الانفصال والتسرب. توفر هذه التركيبات مقاومة ممتازة للضغط والتآكل والشيخوخة. يُعد طراز الفولاذ المقاوم للصدأ 316L مناسبًا بشكل خاص للبيئات شديدة التآكل، مثل تلك التي تتضمن مياه البحر أو المعالجة الكيميائية. سهلة التركيب، هذه التركيبات مثالية لوصلات الخراطيم ذات الضغط المنخفض في السباكة والأنظمة الهوائية وتطبيقات السوائل الصناعية، مما يوفر ثباتًا ومتانة استثنائيين.

مواصفات المنتج

تعليمات التثبيت

إن موصل أنابيب المياه L-Type Pagoda من ماركة Shenchi، والذي تم تصنيعه وفقًا للمعايير الوطنية، سهل التركيب. يضمن اتباع الخطوات التالية اتصالاً موثوقًا به:

الخطوة 1: قطع الخرطوم

استخدم قاطعة خرطوم متخصصة لقطع نهاية الخرطوم بشكل مربع ومسطح، مع تجنب القطع المائلة أو النتوءات، لضمان توافق مثالي مع الأشواك الباغودا. بالنسبة للخراطيم المضفرة أو المقواة، يوصى باستخدام طريقة القطع الساخن لإغلاق الحواف ومنع الاهتراء.

الخطوة 2: اتصال نهاية المعبد

أدخل الخرطوم عموديًا على طرف الباغودا حتى يتلامس وجه الخرطوم مع قاعدة تركيب الباغودا. تتميز قضبان الباغودا بتصميم متدرج يخلق حلقات إغلاق متعددة بمجرد إدخال الخرطوم. بالنسبة لتطبيقات الضغط العالي، قم بتأمين الاتصال باستخدام مشبك خرطوم من الفولاذ المقاوم للصدأ أو مشبك زنبركي؛ يجب وضع المشبك بين انتقادات الباغودا الثانية والثالثة.

الخطوة 3: اتصال نهاية مترابطة

حدد طريقة الختم المناسبة للطرف الملولب بناءً على مواصفاته: تتطلب الخيوط G (خيوط الأنابيب المتوازية) حشية مطاطية أو نحاسية للإغلاق؛ تتطلب خيوط NPT أو R (خيوط الأنابيب المدببة) لف 3-5 لفات من شريط ختم خيط PTFE قبل الشد. عند الشد، قم بتطبيق مفتاح الربط على الجسم السداسي للتركيب لمنع انتقال عزم الدوران إلى نقطة توصيل الخرطوم.

الخطوة 4: اختبار الضغط

عند الانتهاء من التثبيت، قم بإجراء اختبار الضغط الثابت بمعدل 1.5 مرة من ضغط تشغيل النظام. إذا لم يتم ملاحظة أي تسرب بعد الحفاظ على هذا الضغط لمدة 3 دقائق، فإن التجميع جاهز للاستخدام. إن إجراء التثبيت الخاص بموصل Pagoda الملولب الذكوري المطابق من النوع L في هذه السلسلة متطابق - ويختلف فقط في نوع الخيط - مما يسمح بالاختيار المرن بناءً على متطلبات الواجهة المحددة.

مجالات التطبيق

1. معدات معالجة المياه

تم تصميم موصل أنابيب المياه Pagoda من النوع L للتوصيلات الاتجاهية بزاوية 90 درجة بين أنابيب PE وPU في أجهزة تنقية المياه، ومنقيات المياه، وأنظمة RO (التناضح العكسي). عندما يتم تصنيعها من الفولاذ المقاوم للصدأ 316L، فإنها تلبي المتطلبات الصحية الخاصة بالطعام. يتوفر موصل Pagoda ذكر ملولب من النوع L تكميلي ضمن نفس السلسلة للتطبيقات حيث تتميز واجهة الجهاز بخيط داخلي (أنثى).

2. أنظمة التشغيل الآلي الهوائية

يستخدم لتوجيه الأنابيب الهوائية في ضواغط الهواء، ومشعبات الصمامات الهوائية، وخطوط التجميع الآلية. يحافظ هيكلها على شكل حرف L على مساحة المعدات الداخلية، في حين أن التوافق مع أطواق التوصيل السريع يسهل عملية التجميع والتفكيك والصيانة السريعة.

3. الأدوات الصحية والأجهزة المنزلية

يربط خراطيم مدخل المياه للمراحيض الذكية وغسالات الصحون والغسالات والأجهزة المماثلة. عند تصنيعه من النحاس، يوفر موصل أنابيب المياه Pagoda من النوع L توصيلًا حراريًا ممتازًا، مما يجعله مناسبًا لخطوط المياه الساخنة. تم تصميم موصل Pagoda الملولب الذكوري من النوع L لاستيعاب نطاق أوسع من معايير الواجهة الموجودة في المعدات المستوردة.

4. أنظمة التبريد والتشحيم الصناعية

يتم تطبيقه في خطوط تبريد الأدوات الآلية وأنظمة التشحيم الهيدروليكي. يوفر الهيكل المصنوع من الفولاذ المقاوم للصدأ مقاومة فائقة للتآكل، مما يتيح أداءً موثوقًا به في البيئات الصعبة التي تشتمل على رذاذ الزيت، وسوائل القطع، وظروف التشغيل المعقدة المماثلة.
