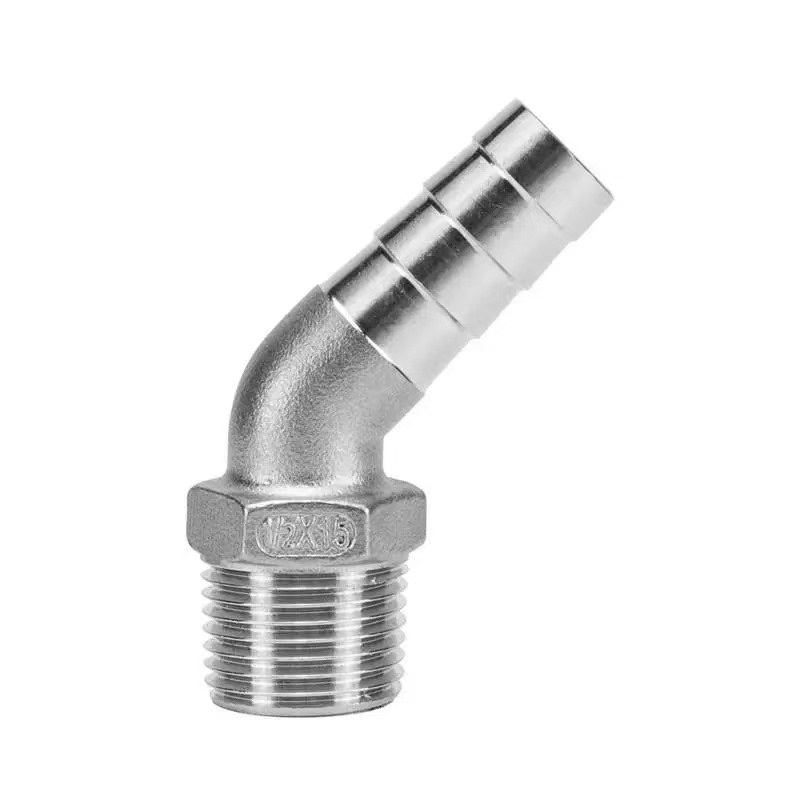

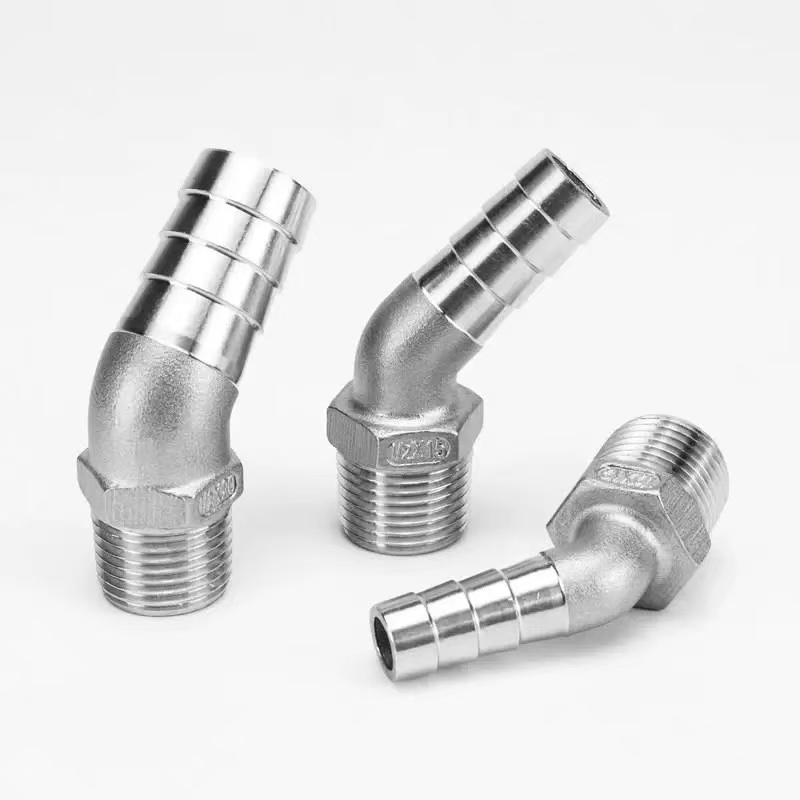

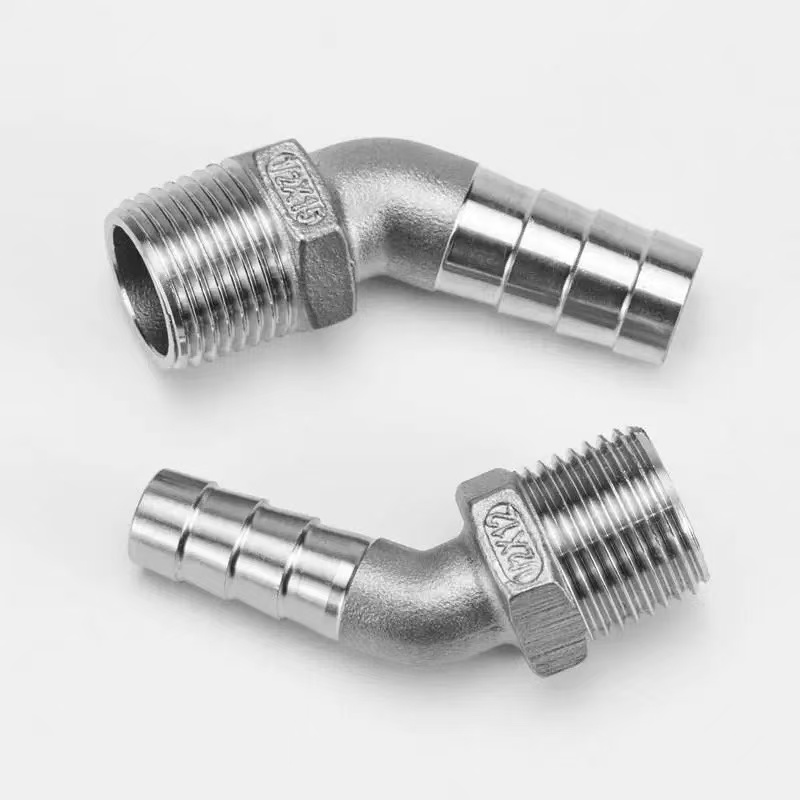

تركيب الكوع بخيط ذكر سداسي 45 درجة

تم تصميم تركيب الكوع ذو الخيط السداسي ذو 45 درجة من مصنع Shenchi خصيصًا للتطبيقات التي تتطلب تغيير اتجاه سلسًا بزاوية 45 درجة عند الانتقال من الأنابيب الصلبة إلى الخراطيم المرنة. يتم ربط طرف الخيط الخارجي بإحكام في التركيب الملولب الداخلي المقابل، مما يضمن إغلاق مانع للتسرب داخل نظام الأنابيب المعدنية. تستخدم نهاية الخرطوم الشائكة، بمجرد إدخالها في خرطوم مرن، سلسلة من الأشواك ذات الزاوية العكسية للإمساك بالجدار الداخلي للخرطوم بقوة؛ عند تأمينه بمشبك خرطوم، فإن ذلك يخلق اتصالاً قويًا ومضادًا للانزلاق. يقلل التصميم بزاوية 45 درجة من مقاومة تدفق السوائل مقارنة بالمرفقين القياسيين بزاوية 90 درجة، مما يجعله مثاليًا لأنظمة الأنابيب حيث يعد تقليل فقدان الضغط متطلبًا بالغ الأهمية. بالإضافة إلى ذلك، يسهل الجسم السداسي الموجود في وسط التركيب سهولة الوصول إلى الأداة ويتيح التثبيت السريع والفعال.

مواصفات المنتج

اتصال مترابطة / شائكة

يتميز تركيب الكوع ذو الخيط السداسي ذو 45 درجة من Shenchi بتصميم مزدوج الواجهة، مما يتيح انتقالًا موثوقًا بين الأنابيب الصلبة والخراطيم المرنة:

نهاية خيط ذكر: تلتزم الخيوط الخارجية المصنعة بدقة بالمعايير الدولية (تتوفر خيارات BSPT/NPT). تتميز بانتظام الخيوط الاستثنائي، فهي تشكل ختمًا من المعدن إلى المعدن عند ربطها بالتركيبات أو الصمامات أو المعدات ذات الخيوط الأنثوية، مما يضمن ختمًا موثوقًا به دون الحاجة إلى عزم دوران مفرط. أسطح الخيوط ناعمة وخالية من النتوءات، مما يمنع تلف خيوط التزاوج أثناء التثبيت.

النهاية الشائكة: تتميز هذه النهاية ببنية شائكة متعددة الحلقات مع زوايا وأعماق أسنان محسنة. بمجرد إدخال خرطوم مرن، تندمج الأشواك في الجدار الداخلي للخرطوم لإنشاء قبضة ميكانيكية متعددة النقاط. عند تثبيتها بمشبك خرطوم من الفولاذ المقاوم للصدأ، تحقق المجموعة مقاومة سحب تتجاوز 50 كجم. تتوفر الأطراف الشائكة بمجموعة شاملة من الأحجام، وهي متوافقة مع خراطيم مرنة متنوعة يتراوح قطرها الداخلي من 3 مم إلى 25 مم.

تصنيف الضغط

يوفر تركيب الكوع ذو الخيط السداسي ذو 45 درجة من Shenchi معدلات ضغط محددة لتلبية متطلبات ظروف التشغيل المختلفة:

الضغط القياسي: 1.6 ميجا باسكال - مناسب للغالبية العظمى من التطبيقات السكنية والتجارية والصناعية الخفيفة، مثل أنظمة إمدادات المياه والري الزراعي وأنظمة مياه التبريد الصناعية العامة.

خيار الضغط العالي: تم تصنيف سلسلة الفولاذ المقاوم للصدأ 316L بما يصل إلى 2.5 ميجا باسكال، وهي مناسبة للتطبيقات ذات متطلبات الضغط العالي، مثل الأنظمة الهيدروليكية ومعدات التنظيف عالية الضغط.

ضمان الاختبار: كل دفعة من تجهيزات الكوع السداسية الملولبة الذكورية المصنعة في الصين بزاوية 45 درجة تخضع لاختبارات ضغط المصنع الصارمة. يتم ضبط ضغط الاختبار على 1.5 مرة من ضغط العمل، مما يضمن تشغيلًا طويل الأمد ومستقرًا وخاليًا من التسرب عند الضغط المقدر.

منحنى درجة الحرارة والضغط: ضمن نطاق درجة حرارة التشغيل من -20 درجة مئوية إلى 120 درجة مئوية، يظل معدل الضغط ثابتًا؛ خارج نطاق درجة الحرارة هذا، يجب تخفيض ضغط العمل المسموح به وفقًا للإرشادات القياسية.

إمكانية التشغيل البيني والتوافق

تم تصميم تركيب الكوع ذو الخيط السداسي ذو 45 درجة من Shenchi مع مراعاة كاملة لمتطلبات التشغيل البيني والتوافق في السوق العالمية:

توافق معايير الخيوط: متوفر بمعايير خيوط مختلفة - بما في ذلك BSPT (مدبب الأنابيب القياسي البريطاني) وNPT (مستدق الأنابيب الوطني الأمريكي) - لضمان التوافق مع أنظمة الأنابيب في مناطق مختلفة. يمكن للعملاء تحديد مواصفات الخيط المناسبة بناءً على الأسواق المستهدفة.

نطاق حجم قضيب الخرطوم: تتميز نهاية قضيب الخرطوم بمجموعة شاملة من مواصفات القطر الخارجي، والتي تغطي الأحجام من 1/4 بوصة إلى 1 بوصة (حوالي 6 مم - 25 مم). وهذا يضمن التوافق مع الغالبية العظمى من أنواع الخراطيم المرنة المتوفرة حاليًا في السوق، بما في ذلك خراطيم PVC، والمطاط، والمضفرة، وPU.

توافق المواد: متوفر في درجتين من الفولاذ المقاوم للصدأ - 304 و316L - لتلبية متطلبات توافق الوسائط المتنوعة. تعتبر الدرجة 304 مناسبة للمياه والوسائط المسببة للتآكل بشكل طفيف، بينما تعتبر الدرجة 316L مثالية للاستخدام مع الزيوت والغاز الطبيعي والبيئات شديدة التآكل.

قابلية التشغيل البيني عبر العلامات التجارية: تم تصنيعها وفقًا للمعايير الدولية، فإن تركيبات الكوع ذات الخيط الذكوري السداسي 45 درجة عالية الأداء من Shenchi قابلة للتبديل بالكامل مع التركيبات من العلامات التجارية المحلية والعالمية الكبرى، مما يزيل أي مخاوف بشأن مشكلات التوافق.

لماذا تختارنا؟

1. التسعير المباشر للمصنع

باعتبارها الشركة المصنعة للمصدر الرئيسي، تقوم Shenchi بإزالة الوسطاء لتزويد العملاء بأسعار مخفضة على تركيبات الكوع ذات الخيوط السداسية ذات 45 درجة. ويضمن ذلك قيمة فائقة — حيث يقدم أسعارًا أفضل مقابل جودة معادلة، أو جودة أعلى بنفس الميزانية.

2. مراقبة الجودة الصارمة

من لحظة دخول المواد الخام إلى منشأتنا حتى مغادرة المنتجات النهائية، فإن كل تركيبات الكوع ذات الخيط السداسي 45 درجة المصنعة في الصين تخضع لعملية فحص متعددة المراحل. نحن نقوم بتنفيذ فحوصات صارمة - بما في ذلك التحليل الطيفي للمواد، وقياس انتقال/عدم الذهاب، واختبار الضغط - لضمان الاتساق المطلق للمنتج.

3. قدرات التخصيص القوية

تدعم Shenchi كلاً من تخصيص ODM وOEM، مما يسمح لنا بتخصيص المواصفات والأبعاد ومعايير الخيوط ودرجات المواد والتشطيبات السطحية لتلبية متطلبات العميل المحددة. نحن نقدم خدمة شاملة ومتكاملة - بدءًا من التصميم الأولي وتطوير القالب وحتى الإنتاج الضخم والتسليم النهائي.
