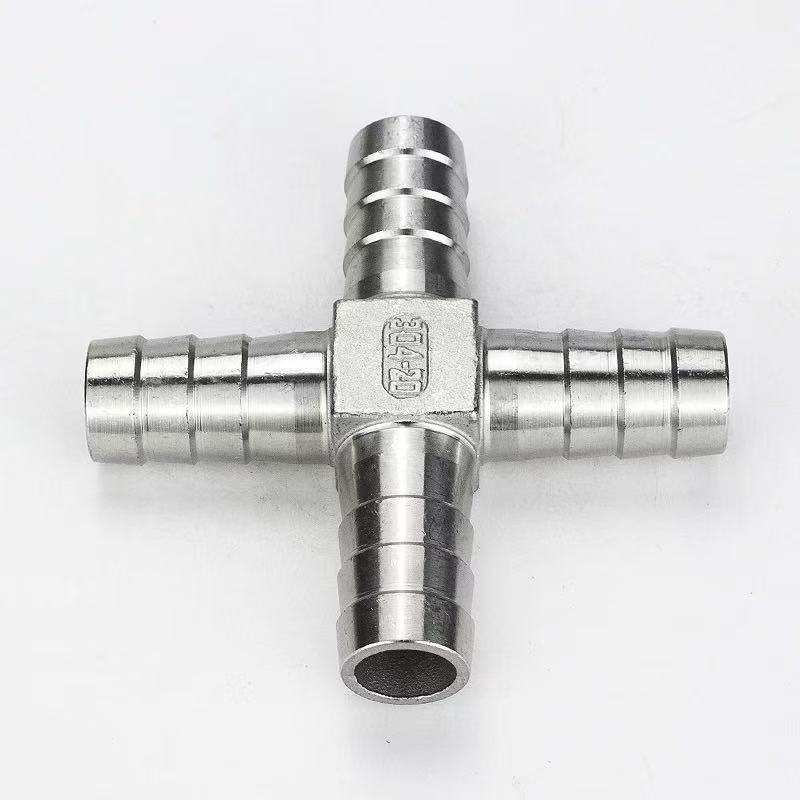

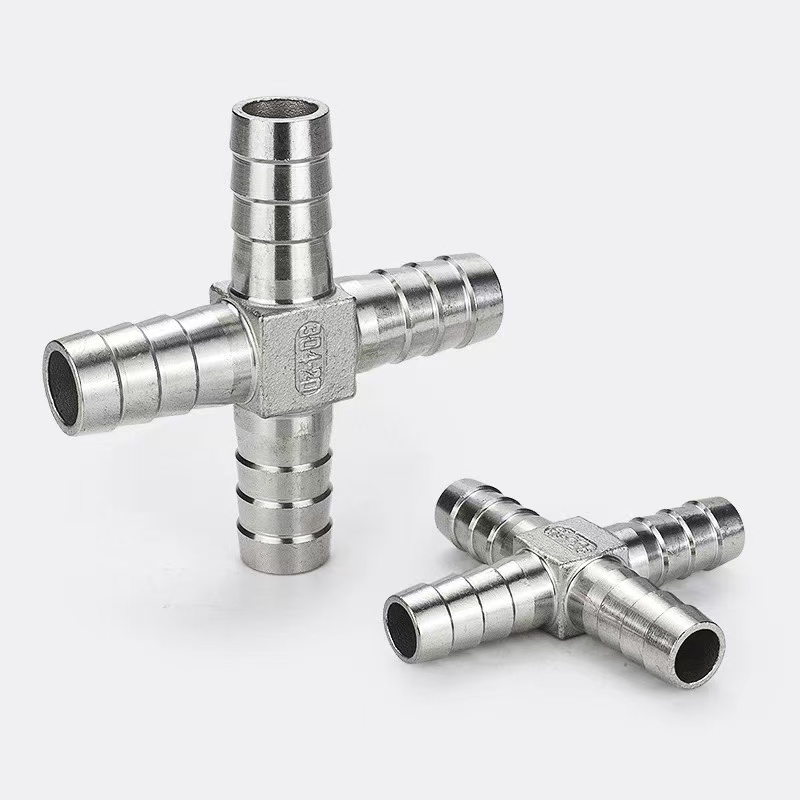

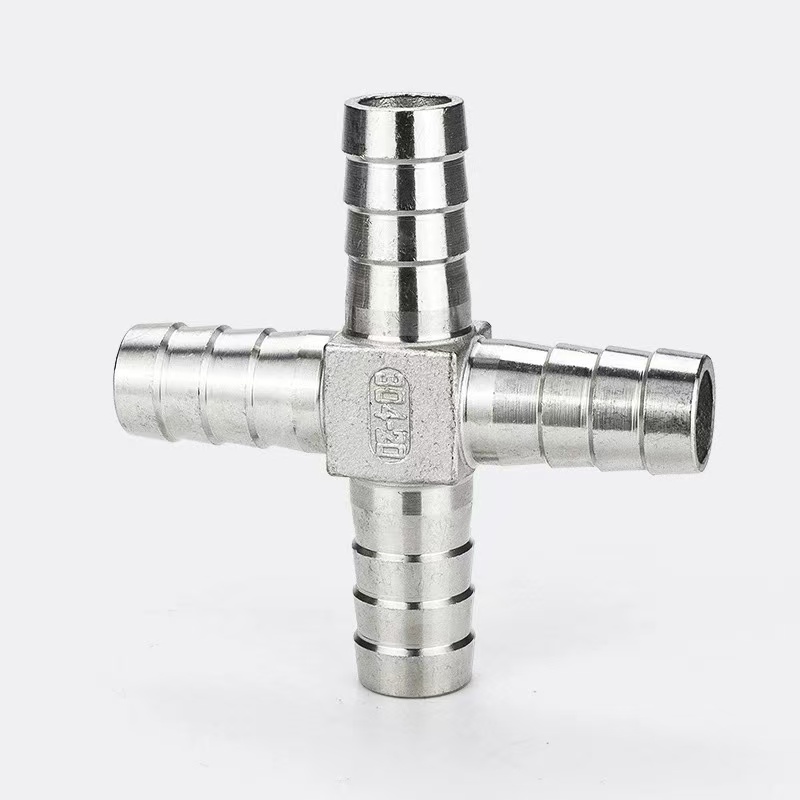

تركيب أنابيب المياه من النوع المتقاطع

كمصنع محترف لوصلات الأنابيب في الصين، يقدم Shenchi Factory وصلات أنابيب المياه من النوع المتقاطع Pagoda - مكون تحويل بأربعة اتجاهات. يتميز جسمه الرئيسي بأربعة منافذ "باغودا" (شائكة) متقاطعة الشكل، مصممة لتوزيع مدخل سائل واحد بالتساوي على ثلاثة خطوط فرعية أو لدمج مدخلات متعددة في خط واحد. مصنوع من النحاس، الفولاذ المقاوم للصدأ 304، أو الفولاذ المقاوم للصدأ 316L، المنتج يتميز بمقاومة استثنائية للتآكل ومناسب للتطبيقات في معالجة المياه، الأنظمة الهوائية، الري الزراعي، والمعدات الطبية. تتميز الحواف الشائكة بتصميم أخدود مضاد للانزلاق؛ عند استخدامها مع مشابك الخرطوم، فإنها تضمن اتصالًا آمنًا، وتسهل التركيب السهل، وتتيح تحويل السوائل بكفاءة "واحد للداخل وثلاثة للخارج".

مواصفات المنتج

الوصف الأساسي

إن تركيب أنابيب المياه من نوع Cross-Type Pagoda عبارة عن مكون تحويل السوائل بأربعة اتجاهات. يتميز جسمها الرئيسي بأربعة منافذ شائكة على طراز الباغودا مرتبة في تكوين متقاطع، مصممة لتوزيع تيار سائل واحد بالتساوي إلى ثلاثة خطوط فرعية، أو لدمج تيارات السوائل المتعددة في قناة واحدة.

1. هيكل رباعي الاتجاهات متقاطع الشكل: تم ترتيب المنافذ الأربعة بشكل متعامد بزوايا 90 درجة، وتتكون من مدخل واحد وثلاثة منافذ. يمكن تعديل تكوين الإدخال والإخراج بمرونة بناءً على اتجاه التثبيت، مما يتيح أوضاع اتصال مختلفة مثل واحد في ثلاثة خارج أو ثلاثة في واحد خارج.

2. تصميم شائك على طراز الباغودا: يتميز كل منفذ بملف شائك مدبب ومتعدد الخطوات. عندما يتم إدخال خرطوم مرن، تقوم هذه الأشواك بإنشاء حلقات إغلاق متعددة على الجدار الداخلي للخرطوم؛ عند تثبيتها بمشبك خرطوم من الفولاذ المقاوم للصدأ، تكون مقاومة السحب الناتجة أعلى بكثير من التركيبات القياسية ذات الإدخال المستقيم.

3. قدرة التحويل الفعالة: بالمقارنة مع استخدام تركيبات T متعددة في السلسلة، فإن الهيكل من النوع المتقاطع ينفذ تحويل واحد إلى ثلاثة خارج في وحدة واحدة. وهذا يقلل من إجمالي عدد التركيبات ونقاط التسرب المحتملة، مما يؤدي إلى تخطيط أنابيب أكثر نظافة وانسيابية.

القدرة على التكيف العالية

يُظهر تركيب أنابيب المياه Shenchi Cross-Type Pagoda قدرة استثنائية على التكيف، وقادر على تلبية متطلبات اتصال خطوط الأنابيب للسيناريوهات والمواصفات المتنوعة:

الأبعاد المحددة للقدرة على التكيف:

توافق الخراطيم الناعمة: يتوافق تصميم الباغودا الشائكة مع مجموعة واسعة من مواد الخراطيم الناعمة - بما في ذلك PU، وPE، وPVC، والسيليكون، والنايلون، والمطاط - مما يجعله قابلاً للتطبيق على نطاق واسع في مجالات مثل معالجة المياه، وعلم الخصائص الهوائية، والتكنولوجيا الطبية، والمعالجة الكيميائية.

توافق الحجم والمواصفات: يغطي القطر الخارجي للباغودا سبعة مواصفات مشتركة - 4 مم، 6 مم، 8 مم، 10 مم، 12 مم، 16 مم، و20 مم - مما يسمح لها بالتزاوج مع خراطيم ناعمة مختلفة ذات أقطار داخلية تتراوح من 3 مم إلى 19 مم.

مرونة توجيه التثبيت: يدعم الهيكل رباعي الاتجاهات ذو الشكل المتقاطع تكوينات الإدخال/الإخراج المتعددة - مثل واحد للدخل/ثلاثة مخرج، وثلاثة دخل/واحد خارج، واثنين من الداخل/مخرجين - مما يسمح بالتعديل المرن استنادًا إلى تخطيط خط الأنابيب الفعلي.

قدرات التخصيص: نحن نقدم خدمات تخصيص ODM وOEM، مما يمكننا من تعديل ملف تعريف الباغودا الشائك وعدد الأشواك وعدد المنافذ وتشطيب السطح وعلامات الليزر وفقًا لرسومات العميل لتلبية المتطلبات غير القياسية.

توسيع الواجهة: يمكن دمجها مع منتجات أخرى في نفس السلسلة - مثل تركيبات الباغودا من النوع L، والنوع T، والمركبة على اللوحة - لإنشاء حلول شاملة لتقسيم التدفق، وتغييرات الاتجاه، والاتصالات عبر اللوحة.
