تركيب الحاجز الشائك
تركيبات الحاجز الشائكة هي نوع من تركيبات الأنابيب المستخدمة لتوجيه الخراطيم عبر لوحات المعدات وتأمين الاتصال. كمصنع محترف لوصلات الحاجز الشائكة في الصين، تقدم Shenchi موصلات الحاجز المصنوعة من SUS304، SUS316L، والنحاس. تتميز هذه المنتجات بسهولة التركيب، والختم الموثوق به، ودعم تخصيص ODM/OEM.
تقدم شركة Shenchi تجهيزات حاجزة شائكة عالية الجودة، مصممة خصيصًا لتوجيه الخراطيم من خلال لوحات المعدات مع توفير إحكام موثوق. مصنوعة من النحاس والفولاذ المقاوم للصدأ SUS304 وSUS316L، وتوفر هذه التركيبات مقاومة قوية للتآكل ومناسبة لمجموعة واسعة من ظروف العمل.
هيكل المنتج

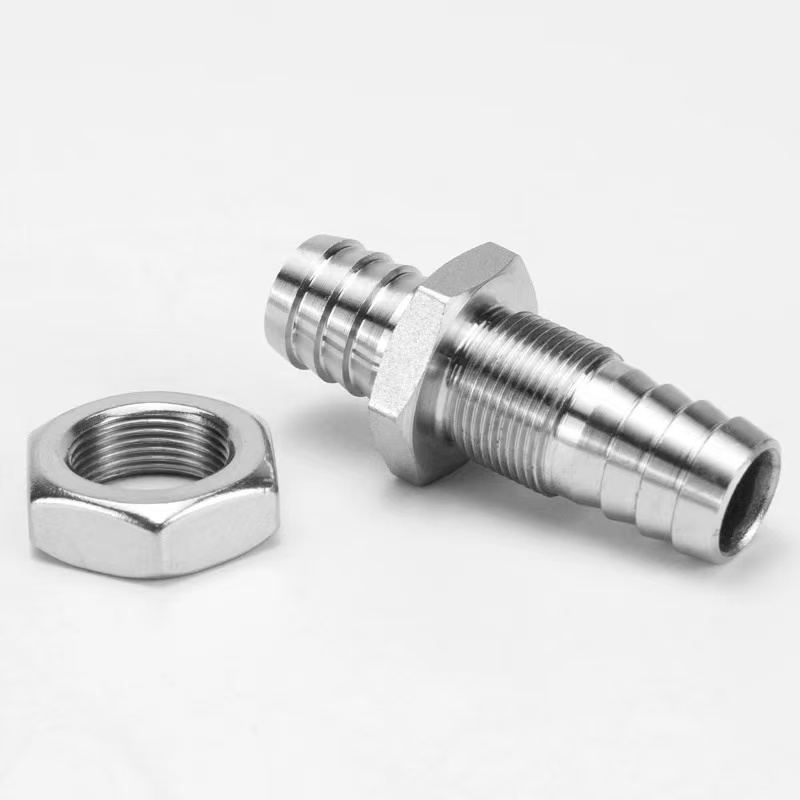

يشتمل هيكل تركيبات Bulkhead Barbed Fittings على خيوط حاجزة وجوز قفل ووصلات خرطوم شائكة. أثناء التثبيت، لا يلزم سوى ثقب اللوحة؛ تشديد الجوز يكمل عملية التثبيت والختم.
يتميز الطرف الشائك بتصميم أخدود مضاد للانزلاق، مما يضمن اتصالاً آمنًا عند استخدامه مع مشبك خرطوم. يتم استخدام هذه التركيبات على نطاق واسع في خزائن التحكم، معدات معالجة المياه، الأدوات الطبية، وغيرها من المجالات ذات الصلة.
مواصفات المنتج
|
اسم المنتج: تركيب الحاجز الشائك |
الأحجام: (1/8 بوصة – 4 بوصة) DN6 – DN100 |
|
الضغط الاسمي: PN16 |
مادة الجسم: النحاس، SUS304، SUS316L |
|
المعايير: ANSI، BS، DIN، ISO، JIS |
الخيوط: NPT، BSP، BSPT، DIN، إلخ. |
|
المواد المعدنية الداخلية: النحاس، SUS304، SUS316L |
درجة الحرارة المتوسطة: عالية، منخفضة، متوسطة، محيطة |
|
نوع التشغيل: يدوي |
الأختام: EPDM |
|
نوع الاتصال: اتصال شائك |
مناسب لـ: الماء، الهواء، الغاز، الزيت، السوائل، إلخ. |
|
مكان المنشأ: الصين |
العينات: قم بعمل عينات مجانًا |
المزايا الهيكلية

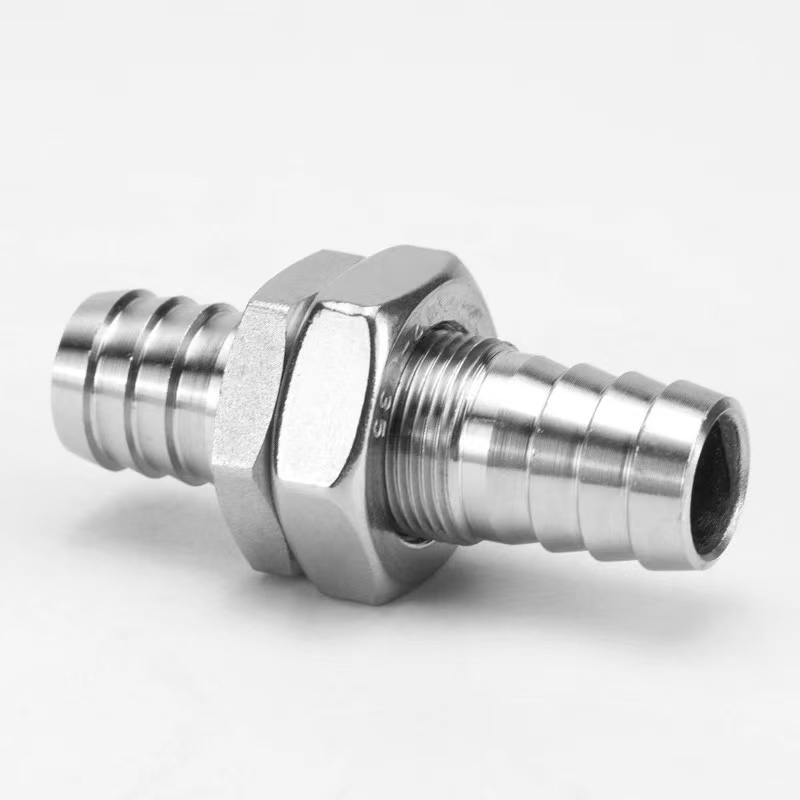

إن تركيبات Bulkhead Barbed Fitting عبارة عن تركيبات أنابيب مصممة خصيصًا لتوجيه الخراطيم من خلال لوحات المعدات أو العبوات أو الحواجز مع توفير ختم ثابت. يتضمن هيكلها الرئيسي قسمًا لولبيًا للحاجز، وصمولة قفل، وحشية مانعة للتسرب، ووصلة خرطوم شائكة. أثناء التثبيت، يجب عمل ثقب بالقطر المقابل فقط على اللوحة. يتم تمرير قسم الخيط الخاص بالتركيب من خلال الفتحة، ويتم شد الصامولة من الجانب الآخر لإكمال عملية التثبيت والختم.
1. هيكل تثبيت الحاجز:يتم تكييف طول قسم الخيط مع سمك اللوحة المشتركة. بمجرد إحكام ربط صامولة القفل، فإنها تشكل تثبيتًا صلبًا باللوحة، مما يضمن بقاء التركيب آمنًا حتى في ظل قوى السحب الخارجية.

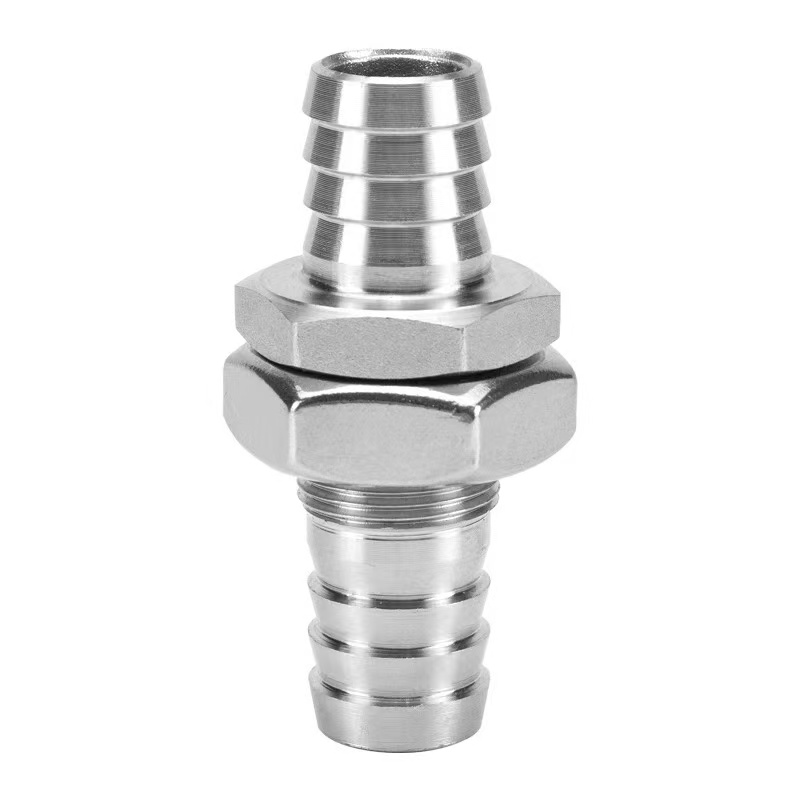

2. توصيل الخرطوم الشائك:يتميز أحد جانبي اللوحة أو كلا الجانبين بأسنان مدببة شائكة لإدخال الخرطوم وتشكيل اتصال محكم بمشبك خرطوم. تعتمد النهاية الشائكة على تصميم أخدود مزدوج مضاد للانزلاق، مما يوفر مقاومة سحب أعلى بكثير من التركيبات العادية.
3. نظام الختم:يتم توفير جوانات مطاطية أو حلقات على شكل حرف O على جانبي اللوحة. عندما يتم شد الصامولة، يتم ضغط حشية الختم، مما يحقق إحكامًا مانعًا للماء والغبار عند فتحة اللوحة، مع معدل حماية يصل إلى IP65 أو أعلى.
طريقة التثبيت
إن تركيبات الحاجز الشائكة المتينة من Shenchi سهلة التركيب. يمكن تحقيق اتصال آمن ومحكم في ست خطوات فقط:
الخطوة 1: إعداد ثقب اللوحة
قم بعمل ثقب دائري مناسب على اللوحة بناءً على القطر الخارجي لقسم الخيط. تأكد من أن حافة الثقب ناعمة وخالية من النتوءات لتجنب إتلاف حشية الختم.
الخطوة 2: تثبيت حشية الختم
حرك حشية الختم EPDM المرفقة على قسم الخيط، واضغط عليها مقابل قاعدة التركيب. إذا كان الختم مطلوبًا على جانبي اللوحة، فضع حشية واحدة على كل جانب.
الخطوة 3: أدخل من خلال اللوحة
أدخل قسم الخيط في الفتحة من أحد جوانب اللوحة، مع التأكد من أن قاعدة التركيب تتصل باللوحة مع حشية الغلق الموجودة بينهما.
الخطوة 4: تشديد الجوز القفل
قم بربط صامولة القفل على قسم الخيط من الجانب الآخر من اللوحة، ثم اربطها تدريجيًا باستخدام مفتاح الربط. عزم الدوران الموصى به: 5-8 نيوتن متر للمواد النحاسية و8-12 نيوتن متر للفولاذ المقاوم للصدأ. حافظ على جسم التركيب ثابتًا أثناء الشد.
الخطوة 5: قم بتوصيل الخرطوم
حدد مواصفات يكون فيها القطر الخارجي للشوكة أكبر بمقدار 0.5-1 مم من القطر الداخلي للخرطوم. أدخل الخرطوم عموديًا على الطرف الشائك حتى يصل إلى القاعدة. لتطبيقات الضغط العالي، استخدم مشبك خرطوم من الفولاذ المقاوم للصدأ واربطه بين الأشواك الثانية والثالثة.
الخطوة 6: اختبار سلامة الختم
إجراء اختبار الضغط الثابت عند 1.5 مرة من ضغط العمل. إذا لم يكن هناك تسرب لمدة ثلاث دقائق، فإن التثبيت مؤهل.
