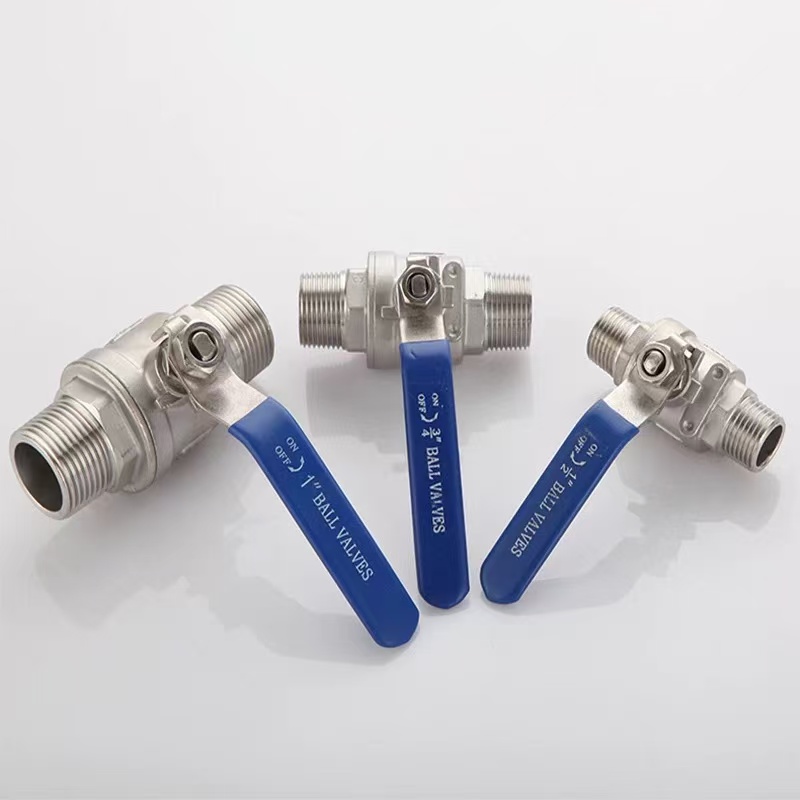

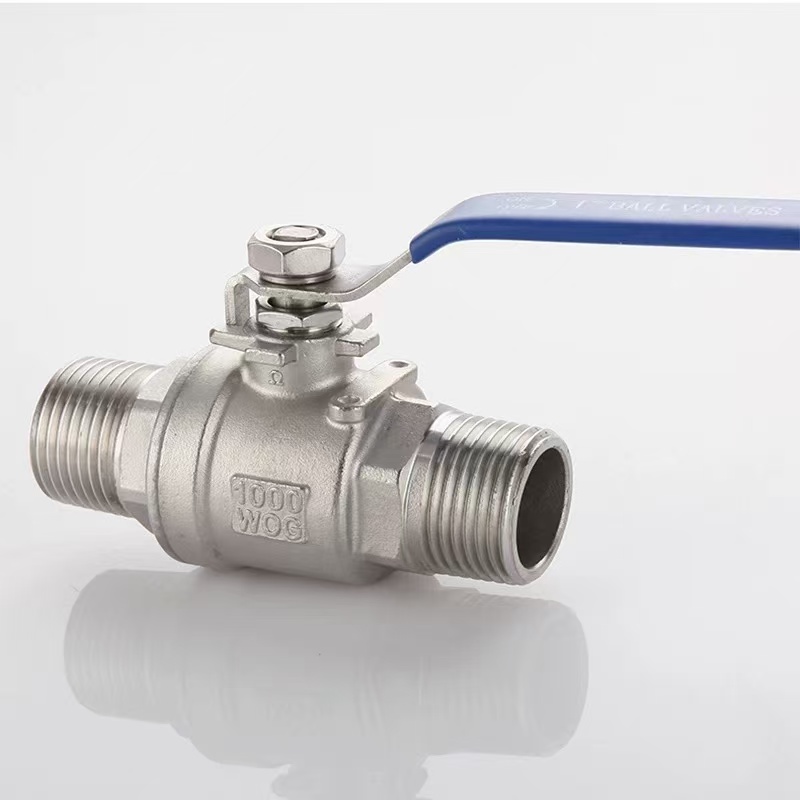

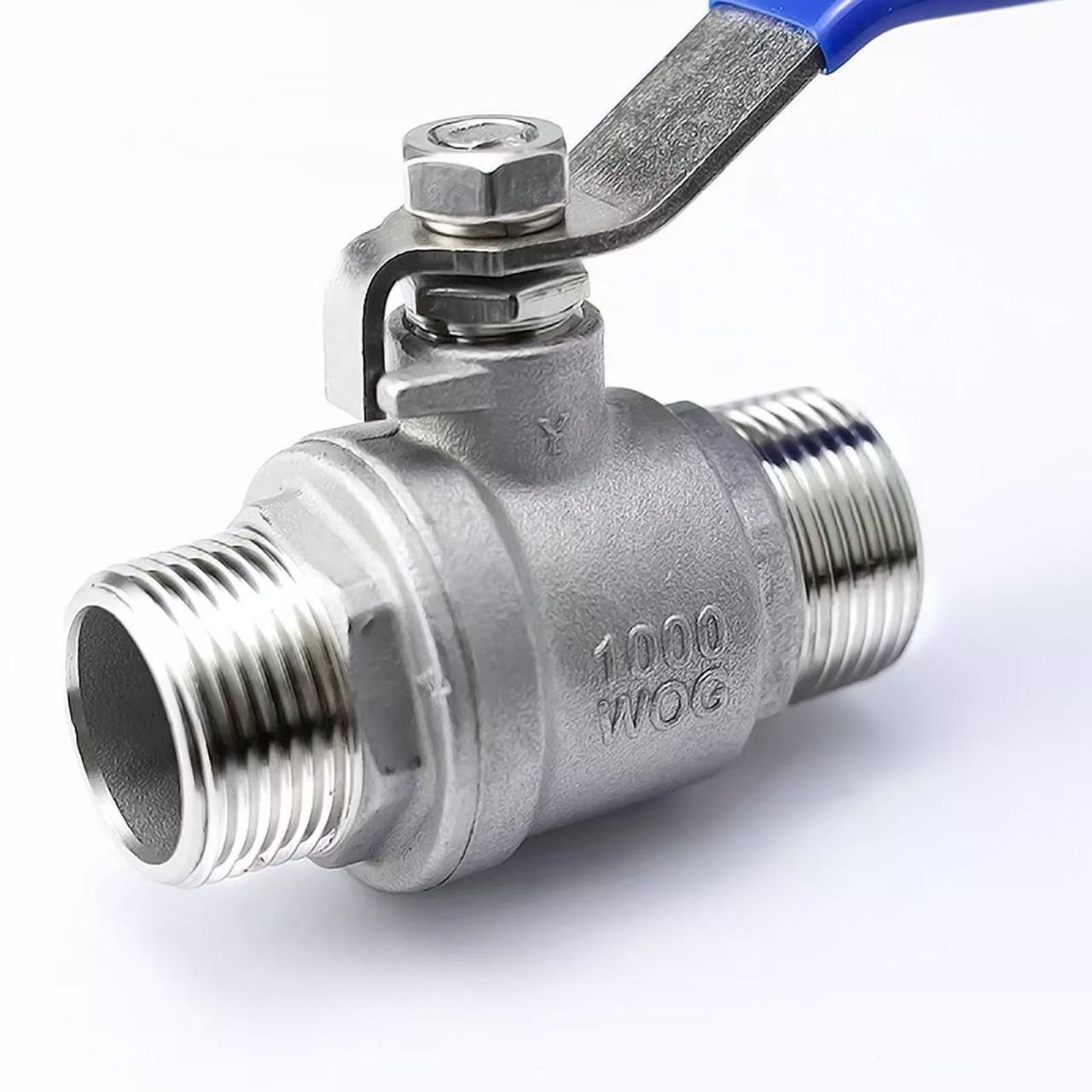

صمام كروي ذو خيط ذكر مزدوج مكون من قطعتين

تعميم علوم Shenchi: ما هو بالضبط الصمام الكروي ذو الخيط المزدوج ذو الجودة العالية والمكون من قطعتين؟

الصمام الكروي ذو الخيط الخارجي المزدوج المكون من قطعتين هو صمام كروي بخيوط ذكرية على كلا الطرفين، يتم تجميعه من مكونين للجسم. تقدم نسخة Shenchi من هذا الصمام مواد الجسم من النحاس، أو SUS304، أو SUS316L، مع معدن داخلي يطابق الجسم للتخلص من مخاطر التآكل في مسار التدفق. يستخدم أختام EPDM والتشغيل اليدوي، وهو مناسب للمياه والهواء والنفط والغاز والوسائط المماثلة. يتم تعريف "الصمام الكروي الخارجي المزدوج عالي الجودة المكون من قطعتين" بدقة الخيوط العالية، وعزم دوران التشغيل المنخفض، وعمر الختم الطويل، والاتصال المباشر بالمنافذ الملولبة الأنثوية بدون محولات إضافية.

معلمات المنتج

اسم المنتج: صمام كروي خارجي مزدوج مكون من قطعتين	المواصفات: (1/8"-4") DN6-DN100
الضغط الاسمي: PN16	مادة الجسم: النحاس، SUS304، SUS316L
المعايير: ANSI، BS، DIN، ISO، JIS	الخيوط: NPT، BSP، BSPT، DIN، إلخ.
المواد المعدنية الخارجية: النحاس، SUS304، SUS316L	درجة الحرارة المتوسطة: درجة حرارة عالية، درجة حرارة منخفضة، درجة حرارة متوسطة، درجة حرارة عادية
طريقة التشغيل: يدوي	الختم: إبدم
طريقة الاتصال: اتصال مترابطة	التطبيقات: الماء، الهواء، الغاز، النفط، السوائل، الخ.
المنشأ: الصين	العينة: العينات المتاحة

مواصفات الفحص قبل التثبيت واتصال الخيط للصمام الكروي الخارجي المزدوج المكون من قطعتين من Shenchi

توصي شركة Shenchi، وهي شركة موردة للصمام الكروي الخارجي المزدوج المكون من قطعتين من الصين، بالتحقق من أن كلا الخيوط الخارجية على جسم الصمام غير تالفة ومتطابقة بشكل نظيف مع خيوط الأنابيب الأنثوية قبل التثبيت. قم بتطبيق شريط PTFE المعتدل بالتساوي في اتجاه الخيط لمدة 2-3 لفات. يتميز الصمام الكروي ذو الخيط الخارجي المزدوج المتميز المكون من قطعتين من Shenchi بمفتاح ربط مسطح عند جذور الخيط. استخدم مفتاح ربط مفتوحًا على هذه الشقق أثناء التثبيت؛ لا تقم مطلقًا بتدوير قسم جسم الصمام الأوسط لتجنب اختلال قلب الكرة الداخلي.

النقاط الرئيسية لتحديد موضع الختم والتحكم في عزم دوران مجموعة جسم الصمام

تشتمل المكونات الرئيسية للصمام الكروي الخارجي المزدوج المكون من قطعتين على نصفي الجسم، وقلب الكرة المركزي، والساق، وأختام EPDM. في تصميم شينشي، يتصل الجسمان عبر خيوط مركزية. تأكد من وضع حشية الغلق (بين نصفي الجسم) في المنتصف دون انحراف. قم بربطها يدويًا حتى تلامسها، ثم استخدم أداة لدورة إضافية بمقدار 1/4. سيؤدي عزم الدوران الزائد إلى تشويه أختام EPDM ويسبب الفشل. لا ينبغي أبدًا أن يؤثر الصمام الكروي ذو الخيط الخارجي المزدوج والمكون من قطعتين على جودة الختم؛ يؤثر التحكم المناسب في عزم الدوران بشكل مباشر على عمر الصمام.

طريقة الضبط في الموقع لختم ساق الصمام وآلية تحديد التبديل

يتميز الصمام الكروي ذو الخيط الخارجي المزدوج المكون من قطعتين من Shenchi بختم حلقة EPDM على الجذع. بعد التثبيت، قم بتدوير الصمام يدويًا مرتين للتحقق من عدم وجود أي تسرب في جذر الجذع. في حالة حدوث تسرب طفيف، قم بإحكام ربط صامولة تعبئة الجذع برفق (لا تزيد عن 1/8 دورة). لاحظ أيضًا حدود توقف المقبض: يشير المقبض الموازي للأنبوب إلى الفتح؛ عمودي يشير إلى مغلقة. يشتمل الصمام الكروي الخارجي المزدوج المتميز المكون من قطعتين على توقفات ميكانيكية في المواضع القصوى. لا تجبر أبدًا على تجاوز هذه التوقفات، وإلا قد يحدث تلف في قلب الكرة الداخلي وأسطح الغلق

تجنب أخطاء التثبيت الشائعة وإجراءات اختبار الختم في الموقع

عند تثبيت الصمام الكروي ذو الخيط الخارجي المزدوج المكون من قطعتين من Shenchi، تجنب: الإفراط في تغليف الخيوط بمادة مانعة للتسرب مما يتسبب في دخول الحطام إلى تجويف الصمام، أو استخدام مفاتيح ربط الأنابيب مباشرة على سطح جسم الصمام، أو الفشل في تنظيف حطام الأنبوب قبل التثبيت. الإجراء الصحيح: قم بإجراء اختبار الضغط بعد التثبيت، وافتح الصمام ببطء، واستخدم الماء والصابون على جميع الوصلات الملولبة ومفاصل الجسم، ولاحظ وجود الفقاعات. يجب أن يحافظ الصمام الكروي الخارجي المزدوج المكون من قطعتين على عدم انخفاض الضغط لمدة خمس دقائق عند ضغط اختبار PN16. بعد الاختبار، اترك الصمام نصف مفتوح لمنع ضغط الختم على المدى الطويل على جانب واحد.
