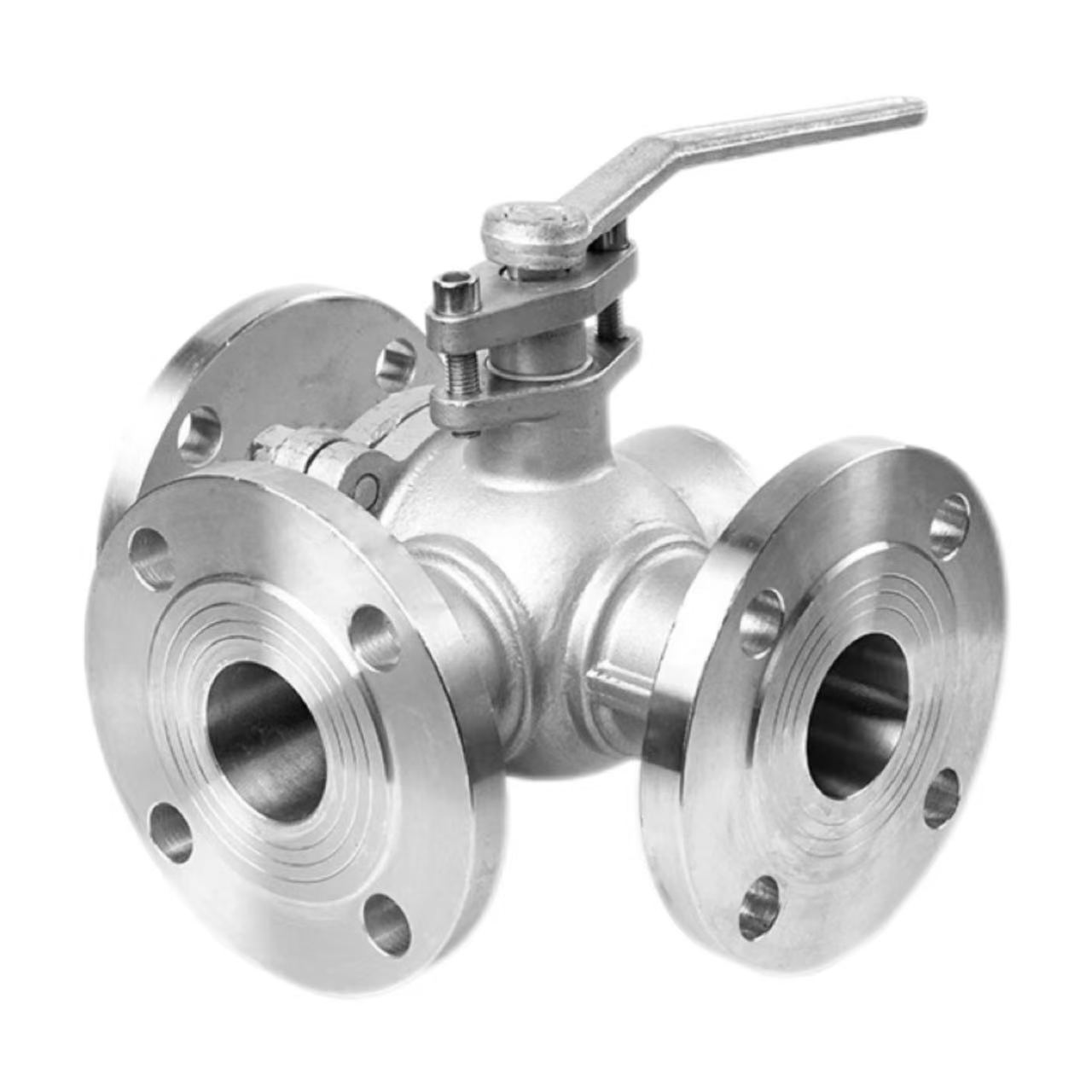

صمام كروي ذو شفة ثلاثي الاتجاه

مبدأ العمل

يعتمد مبدأ العمل للصمام الكروي ذو الحافة الثلاثية المقاوم للتآكل في مصنع Shenchi على القنوات على شكل L أو على شكل T المقطوعة في الكرة. يتم وضع الكرة في وسط جسم الصمام ويتم تدويرها بواسطة مقبض. عندما تدور الكرة، تتم محاذاة القنوات مع أو إزاحة منافذ الصمامات المختلفة، مما يحقق التبديل، أو الدمج، أو تقسيم اتجاه التدفق المتوسط.

الكرة على شكل حرف L:

 يسمح التدوير بمقدار 90 درجة للوسيط بالتبديل من المدخل إلى أي مخرج، وهو مناسب للسيناريوهات العكسية بمدخل واحد ومخرجين أو مدخلين ومخرج واحد، مثل إمداد السائل بالتناوب إلى مفاعلين.

كرة على شكل حرف T:

يسمح التدوير بمقدار 180 درجة بتوصيل جميع المنافذ الثلاثة في وقت واحد أو توصيل أي منفذين، وهو مناسب لخلط وسيطتين ثم الإخراج (الدمج)، أو تقسيم وسيط واحد إلى مخرجين (التقسيم)، كما هو الحال في أنظمة خلط الماء الساخن والبارد في تكييف الهواء.

معلمات المنتج:

اسم المنتج: صمام كروي ذو حواف ثلاثية	المواصفات: (1/8"-4") DN6-DN100
الضغط الاسمي: PN16	مادة الجسم: وب، SUS304 (CF8)، SUS316L (CF3M)
المعايير: ANSI، BS، DIN، ISO، JIS	درجة الحرارة المطبقة: -20 درجة مئوية ~ +150 درجة مئوية (قياسية)، حتى +350 درجة مئوية (درجة حرارة عالية)، وصولاً إلى -196 درجة مئوية (درجة حرارة منخفضة)
المواد المعدنية الداخلية: WCB، SUS304 (CF8)، SUS316L (CF3M)	درجة الحرارة المتوسطة: درجة حرارة عالية، درجة حرارة منخفضة، درجة حرارة متوسطة، درجة حرارة عادية
طريقة التشغيل: يدوي	الأختام: EPDM، PPL
طريقة الاتصال: اتصال شفة	التطبيقات: الماء، الهواء، الغاز، الزيت، السوائل، إلخ.
المنشأ: الصين	العينة: العينات المتاحة

مزايا اتصال شفة:

تستخدم الصمامات الكروية ذات الحواف ثلاثية الاتجاهات من Shenchi وصلات الفلنجة. بالمقارنة مع الوصلات الملولبة، توفر الوصلات الفلنجة مقاومة أعلى للضغط؛ يمكن لتصنيف PN16 أن يتحمل ضغط 1.6 ميجا باسكال بشكل ثابت. التفكيك مريح، مما يسهل فحص وصيانة خطوط الأنابيب بشكل منتظم. يتم ضمان الختم الموثوق. تعمل حشية الحافة والمسامير معًا للتخلص من خطر التسرب. مناسبة لخطوط الأنابيب ذات القطر الكبير. بالنسبة للأقطار التي تزيد عن DN50، حيث تكون التوصيلات الملولبة صعبة، فإن الفلنجات هي الاختيار القياسي. Shenchi، شركة صينية تصنع الصمامات الكروية ذات الحواف الثلاثة، تقدم فلنجات مطابقة لمعايير ANSI، BS، DIN، وJIS، لتلبية احتياجات العملاء العالميين.

نقطة التثبيت الرئيسية 1: محاذاة الحافة

محاذاة الحافة عند تركيب الصمام الكروي ذو الحافة الثلاثية Shenchi، يجب محاذاة وجوه الحافة. يجب أن تكون الشفتان متوازيتين ومتحدة المركز، مع عدم تجاوز الانحراف النطاق المسموح به لحشية الحافة. سيؤدي فرض محاذاة الترباس إلى تشوه جسم الصمام، مما يؤثر على دوران الكرة وأداء الختم. بعد المحاذاة، يجب وضع الحشية في المنتصف ويجب عدم إزاحتها. لا يعني الصمام الكروي ذو الحافة الثلاثية ذو السعر المنخفض الجودة المنخفضة؛ تقدم منتجات Shenchi دقة عالية وسهولة التركيب. تتميز الصمامات الكروية ذات الحافة الثلاثية المقاومة للتآكل بتشطيبات سطحية للشفة تتوافق مع المعايير، مما يضمن إحكامًا أكثر موثوقية.

نقطة التثبيت الثانية: تشديد الترباس

يجب تشديد براغي الحافة قطريًا على مراحل. قم بتطبيق عزم الدوران تدريجيًا على 2-3 مراحل، بعد تسلسل قطري 180 درجة. لا تقم بربط جانب واحد مرة واحدة، وإلا فإن الضغط غير المتساوي على الحشية سيؤدي إلى إنشاء قنوات تسرب. يجب أن يفي عزم دوران الترباس بالقيم القياسية؛ سيؤدي الإفراط في الشد إلى إتلاف الحافة أو البراغي، في حين أن تقليل الشد سيؤدي إلى عدم كفاية الختم. يوفر مصنع الصمام الكروي ذو الحافة ثلاثية الاتجاه Shenchi جدول عزم الدوران الموصى به ليرجع إليه القائمون على التركيب. تعتبر نقاط التثبيت هذه ضرورية لضمان تشغيل الصمام المانع للتسرب على المدى الطويل؛ يرجى اتباع المواصفات بدقة.

نقطة التثبيت 3: دعم خطوط الأنابيب وتنظيفها

قبل التثبيت، يجب تنظيف الجزء الداخلي من خط الأنابيب لإزالة خبث اللحام، وبرادة الحديد، والرمل، والشوائب الأخرى. يمكن للأجسام الغريبة التي تدخل تجويف الصمام أن تخدش الكرة أو الأختام، مما يؤدي إلى حدوث تسربات. يجب أن يتم دعم خط الأنابيب بشكل مستقل؛ يجب ألا يتحمل الصمام وزن خط الأنابيب. الصمامات الكروية ذات الحافة الكبيرة ذات القطر الكبير ثقيلة؛ يمكن أن يؤدي هبوط خط الأنابيب إلى سحب الحافة بعيدًا عن المركز، مما يؤدي إلى إتلاف الختم. تصنع الصمامات الكروية ذات الحافة المقاومة للتآكل من مواد WCB، أو SUS304، أو SUS316L، مع قلب صمام من النحاس أو الفولاذ المقاوم للصدأ. بعد الانتهاء من نقاط التثبيت، يجب أن يدور المقبض بحرية دون تشويش؛ يصبح الصمام جاهزًا للاستخدام.
