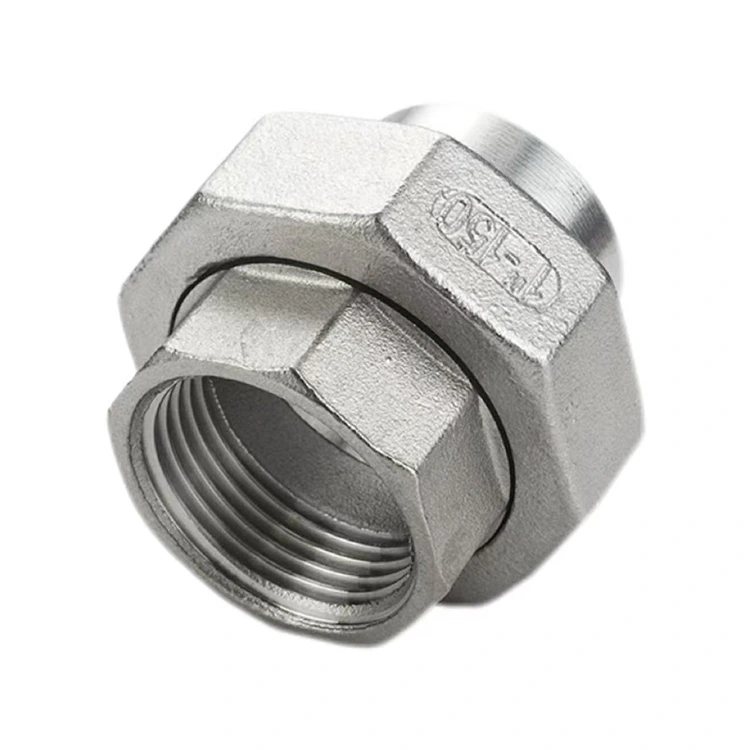

الخيط الأنثوي × اتحاد اللحام التناكبي

باعتبارها شركة مصنعة محترفة لتجهيزات الأنابيب في الصين، تقدم Shenchi اتحاد الخيوط الأنثوية × اللحام التناكبي - وهو موصل خط أنابيب مركب يدمج بسلاسة نهاية ملولبة أنثوية مع طرف لحام تناكبي داخل وحدة واحدة.

باعتبارها تركيبات عالية الأداء، تكمن الوظيفة الأساسية لـ Female Thread x Butt-Weld Union في تسهيل الواجهة السلسة بين أنظمة الاتصال الملولبة وأنظمة خطوط الأنابيب الملحومة. يتم تصنيع الطرف الملولب الأنثوي بدقة باستخدام تقنية CNC المتقدمة، مما يضمن تشكيلات دقيقة للخيط وختم موثوق به؛ فهو يسمح بالاتصال المباشر بالأجهزة ذات الخيوط الخارجية مثل الصمامات والحنفيات والأجهزة.

تتميز نهاية اللحام التناكبي بشطبة (شطبة) مُشكَّلة مسبقًا ومصممة ليتم دمجها مباشرة في خط الأنابيب عبر لحام TIG (قوس الأرجون)، مما يؤدي إلى إنشاء ختم دائم مانع للتسرب. تم تصنيع هذا الاتحاد من الفولاذ المقاوم للصدأ أو النحاس عالي الجودة، وتم تصنيفه لضغط عمل يزيد عن 1.6 ميجاباسكال ويعمل في نطاق درجة حرارة يتراوح من -20 درجة مئوية إلى 120 درجة مئوية. يتم استخدامه على نطاق واسع في مشاريع البناء الجديدة لربط خطوط الأنابيب الرئيسية الملحومة بخطوط فرعية ملولبة، وكذلك في مشاريع التجديد لربط الأنظمة الملحومة بالمعدات الملولبة. بفضل قدراته عالية الأداء، فإنه يوفر حلاً بسيطًا وموثوقًا به لتحديات اتصال خطوط الأنابيب المعقدة.

مواصفات المنتج

الهيكل الأساسي ويسلط الضوء على التصميم

1. الهيكل المركب المتكامل

يتميز Shenchi Female Thread x Butt-Weld Union بتصميم هيكل مركب متكامل مبتكر، يجمع بدقة بين الطرف الملولب الأنثوي ونهاية اللحام التناكبي داخل جسم واحد. وهذا يزيل التعقيد المرتبط باستخدام تركيبات محول متعددة ويقلل بشكل كبير من نقاط التسرب المحتملة. يتم تشكيل المنتج عبر عملية حدادة بخطوة واحدة، مما يؤدي إلى بنية مادة كثيفة وقوة ميكانيكية عالية.

2. خيوط داخلية دقيقة

يتم تشكيل الطرف الملولب الأنثوي باستخدام معدات CNC عالية الدقة؛ ملف تعريف الخيط موحد، والمشاركة ضيقة، وتفي تمامًا بالمعايير الدولية لرابطات الخيوط الأنثوية x Butt-Weld. تغطي مواصفات الخيوط معايير BSPP، وBSPT، وNPT، والمعايير المترية، مما يضمن التوافق المثالي مع مجموعة واسعة من تجهيزات ومعدات الأنابيب الملولبة الذكرية، المحلية والدولية.

3. التصميم الأمثل لنهاية اللحام التناكبي

تتميز نهاية اللحام التناكبي بشطبة قياسية مُشكَّلة مسبقًا (شطب)، مما يلغي الحاجة إلى التحضير الثانوي في الموقع أثناء التثبيت. عند توصيلها بالأنابيب عبر لحام TIG، تحقق وصلة اللحام قوة تعادل قوة المادة الأساسية، مما يؤدي إلى إنشاء نظام خط أنابيب دائم ومتكامل. تم تحسين سمك جدار الأنبوب لضمان سلامة اللحام وسهولة التعامل.

4. هيكل الاتحاد الوسيط

يشتمل المنتج على هيكل اتحادي متوسط ​​قابل للفصل، ويتميز بوصلة ملولبة دقيقة وحشية إغلاق عالية الجودة. يضمن هذا التصميم المرونة أثناء التثبيت مع تسهيل الصيانة المستقبلية. للفحص أو الإصلاح، يمكن فصل خط الأنابيب ببساطة عن طريق فك الوصلة المتوسطة، وبالتالي تجنب الحاجة إلى قطع أو إعادة لحام وصلات الأنابيب. ثانيا. تكوين المكون الرئيسي

يتكون اتحاد Shenchi Female x Butt-Weld من المكونات الرئيسية التالية:

الجسم: مصنوع من الفولاذ المقاوم للصدأ أو النحاس 304 عالي الجودة، ومشكل بدقة في قطعة واحدة.

صامولة الاتحاد: مصنوعة من مادة عالية القوة مع معالجة سطحية مضادة للتآكل؛ مصممة لمنع تجريد الخيط حتى بعد التجميع والتفكيك المتكرر.

حشية الختم: تتكون من مطاط خاص مقاوم لدرجات الحرارة المرتفعة والشيخوخة. مدمج داخل أخدود مجوف لضمان الختم التلقائي.

طرف ملولب أنثوي: مصنوع بدقة باستخدام تقنية CNC، مع معايير مختلفة للخيوط متاحة للاختيار.

إرشادات التثبيت

1. تركيب النهاية الملحومة

قم بتنظيف الطرف الملحوم وشطبة الأنبوب. الحفاظ على انحراف التركيز أقل من 0.5 مم. إجراء لحام تمرير الجذر باستخدام TIG (GTAW) لضمان الاختراق الكامل عند جذر اللحام؛ بعد الانتهاء من تمرير الغطاء، افحص اللحام بحثًا عن أي مسامية أو شوائب خبث.

2. تركيب نهاية مترابطة أنثى

تأكد من أن سطح تركيب الأنابيب الملولبة الذكر نظيف. قم بتثبيت تركيب الذكر يدويًا في نهاية الاتحاد الملولب الأنثوي. استخدم مفتاح ربط لتشديده إلى عزم الدوران القياسي المحدد؛ سيتم ضغط حشية الختم الداخلية تلقائيًا لتكوين ختم مانع للتسرب.

3. الاحتياطات

أثناء التثبيت، امنع الحرارة الناتجة عن اللحام من الانتقال إلى منطقة حشية الغلق. انتظر حتى تبرد الوصلة الملحومة تمامًا قبل إجراء أي عمليات تجميع أو تفكيك على صامولة الوحدة.

إرشادات الصيانة

الفحص المنتظم: كل ستة أشهر، قم بفحص الوصلة الموحدة بحثًا عن أي علامات تسرب أو خيوط مفككة.

استبدال الحشية: إذا ظهرت على حشية الختم علامات الشيخوخة أو التآكل، فما عليك سوى فك صامولة الوحدة لاستبدالها بسهولة.

صيانة الخيط: بعد التشغيل لفترة طويلة، ضع كمية صغيرة من مادة التشحيم المضادة للصدأ على الخيوط.

فحص النهاية الملحومة: التحقق من وصلة اللحام بحثًا عن أي تآكل أو شقوق؛ إذا تم اكتشاف المشكلات، فقم بإجراء اللحام العلاجي على الفور.

خدمة النظام: عندما تحتاج المعدات إلى التفكيك للصيانة، ما عليك سوى فك صامولة الوحدة المركزية - ليست هناك حاجة لقطع الأنابيب.

لماذا تختار شنشي؟

1. رقابة صارمة على الجودة

يتم تنفيذ مراقبة الجودة الشاملة طوال العملية بأكملها، بدءًا من مصادر المواد الخام وحتى الفحص النهائي. يخضع كل منتج نهائي للتحقق من الأبعاد بنسبة 100% واختبار التسرب قبل مغادرة المصنع.

2. خدمات التخصيص OEM/ODM

نحن نقدم خدمات مخصصة للخيوط والتعبئة ووضع علامات على المنتج. نحن نقدم قدرات الاستجابة السريعة للمواصفات غير القياسية ومتطلبات المواد الخاصة.

3. أسعار المصنع تنافسية للغاية

باعتبارنا موردًا مباشرًا من المصنع، فإننا نقدم أسعارًا مخفضة وحوافز متدرجة على أساس الحجم.

4. شراكات طويلة الأمد ومربحة للجانبين

نحن نسعى جاهدين لإقامة علاقات تعاونية طويلة الأمد مع تجار الجملة والشركات الهندسية ومقاولي الأنابيب. V. توصيات المنتجات ذات الصلة

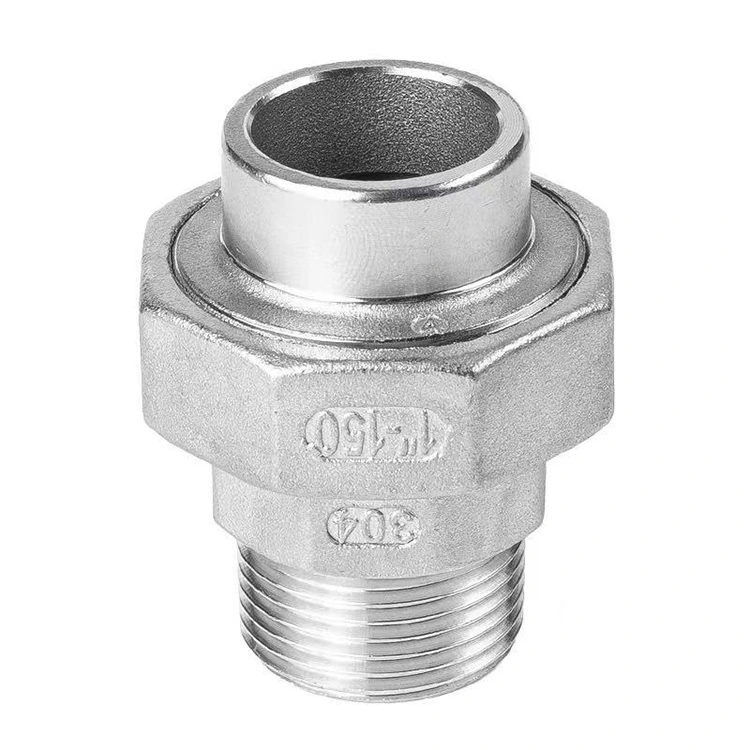

تقوم شركتنا أيضًا بتصنيع منتج تكميلي ضمن نفس السلسلة: اتحاد يضم خيطًا خارجيًا من جهة ووصلة لحام تناكبي من جهة أخرى. يستخدم أحد الطرفين خيطًا خارجيًا للاتصال بالتركيبات الملولبة داخليًا، بينما يتميز الطرف الآخر بتكوين اللحام التناكبي. يكمل هذان المنتجان بعضهما البعض بشكل مثالي، ويعالجان بشكل شامل متطلبات الاتصال عبر أنظمة الأنابيب الملولبة والملحومة. نحن ندعو بحرارة العملاء الجدد والحاليين للاستفسار وتقديم الطلبات.

خاتمة

إن اختيار Zhejiang Shenchi Female Thread x Butt-Weld Union - المصنوع بفخر في الصين - يعني اختيار التصميم المبتكر والأداء الموثوق والصيانة المريحة. ونحن نتطلع إلى الشراكة مع تجار الجملة في جميع أنحاء العالم لبناء مستقبل أكثر إشراقا معا.
