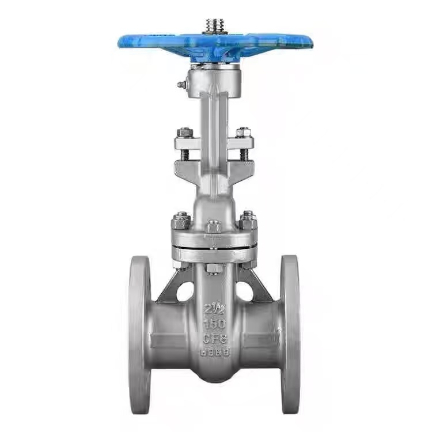

صمام البوابة ذو الحواف الجذعية المرتفعة القياسي الأمريكي

مبدأ العمل لصمام البوابة ذات الحواف الجذعية المرتفعة ASME

عندما يقوم المشغل بإدارة العجلة اليدوية، فإن العجلة اليدوية تدفع ساق الصمام للدوران. يتفاعل الخيط شبه المنحرف الموجود في الطرف العلوي من ساق الصمام مع صمولة جذع الصمام، مما يحول الحركة الدورانية إلى حركة خطية محورية. نظرًا لأن ساق الصمام والبوابة متصلان، فإن ساق الصمام سيدفع البوابة للارتفاع أو السقوط معًا.

لفتح الصمام، أدر العجلة اليدوية عكس اتجاه عقارب الساعة. يدفع ساق الصمام البوابة للتحرك لأعلى في حركة خطية، مما يتسبب في فصل البوابة عن مقعد الصمام. عندما يتم رفع البوابة إلى ارتفاع يساوي ضعف القطر الاسمي للصمام، يكون مرور السائل خاليًا تمامًا من العوائق، ويكون الصمام في وضع الفتح الكامل. أثناء التشغيل، يتم تدوير العجلة اليدوية عادةً إلى الموضع الذي لا يمكن تدويرها فيه أكثر من ذلك، ثم يتم إعادتها للخلف نصف دورة إلى دورة واحدة للوصول إلى وضع الفتح الكامل، مما يمنع ساق الصمام من القفل بسبب تغيرات درجة الحرارة.

لإغلاق الصمام، أدر العجلة اليدوية في اتجاه عقارب الساعة. يدفع ساق الصمام البوابة للتحرك نحو الأسفل بحركة خطية، مما يؤدي إلى ضغط البوابة على مقعد الصمام. إن عزم الدوران المطبق بواسطة العجلة اليدوية يولد قوة إغلاق قسرية، كما أن ضغط الوسط في خط الأنابيب يضغط أيضًا على البوابة ضد مقعد الصمام الآخر، مما يشكل تأثير الختم الذاتي. يضمن هذا الإجراء المزدوج عدم التسرب عند إغلاقه.

السمة الأساسية لصمام بوابة الجذع الصاعد هي أن ساق الصمام يرتفع وينخفض ​​بشكل متزامن مع البوابة. يمكن للمشغلين تحديد حالة الصمام المفتوح/المغلق بصريًا من خلال ملاحظة طول ساق الصمام الممتد إلى ما بعد غطاء الصمام - كلما زاد طول الجذع، كلما كان الصمام مفتوحًا على نطاق أوسع؛ عندما يتم سحب الجذع بالكامل، يتم إغلاق الصمام.

من المهم بشكل خاص ملاحظة أن صمامات بوابة شفة الجذع المرتفعة ASME (المعيار الأمريكي) لا يمكن استخدامها إلا في أوضاع مفتوحة بالكامل أو مغلقة بالكامل ولا يمكن استخدامها كصمامات تحكم. إذا تم تركه في وضع مفتوح جزئيًا لفترة طويلة، فإن وسط التدفق عالي السرعة سوف يؤدي إلى تآكل أسطح الختم، مما يتسبب في تآكل البوابة والمقعد، مما يؤدي في النهاية إلى تسرب الصمام. علاوة على ذلك، يمكن أن يتدفق الوسط من أي جانب من صمام البوابة في أي من الاتجاهين، مما يلغي الحاجة إلى مراعاة اتجاه التدفق أثناء التثبيت وتسهيل تخطيط الموقع.

معلمات المنتج

ارتفاع درجة الحرارة ومقاومة الضغط العالي

تتميز صمامات البوابة ذات الحواف الجذعية القياسية من Shenchi ASME بميزتين أساسيتين للأداء: مقاومة درجات الحرارة العالية ومقاومة الضغط العالي. يمكن أن تتحمل مادة WCB درجات حرارة تصل إلى 425 درجة مئوية، في حين أن الفولاذ المقاوم للصدأ مناسب لنطاق درجة حرارة أوسع. تصنيف الضغط فئة 150، يصل ضغط التشغيل إلى 1.9 ميجا باسكال في درجة حرارة الغرفة، وهو ما يتجاوز معيار PN16. تتوفر الأختام في أنواع PPL المقاومة للحرارة العالية أو أنواع EPDM المقاومة للماء. مصنوعة في الصين، تطبق Shenchi مراقبة الجودة الشاملة بدءًا من المواد الخام وحتى المنتجات النهائية، مما يضمن التشغيل المستقر على المدى الطويل تحت درجات الحرارة العالية وظروف الضغط العالي.

أداء موثوق للضغط العالي يتجاوز معايير الفئة 150

يتميز صمام بوابة شفة الساق الصاعد القياسي ASME B16.10 من Shenchi بمقاومة موثوقة للضغط العالي. يتوافق اتصال الحافة مع معايير ASME B16.10، مع مسامير مشدودة بالتساوي وتوزيع ضغط موحد على الحشيات. يوفر تصنيف الفئة 150 ضغط عمل يبلغ 1.9 ميجا باسكال في درجة حرارة الغرفة، مع هامش ضغط كبير مُقاس. تم تصميم سمك جدار جسم الصمام وفقًا لمعايير ASME، وهو ما يتجاوز المعايير الوطنية لتعزيز السلامة. تقدم Shenchi صمامات بوابة ذات شفة جذعية مرتفعة قياسية ASME بسعر مخفض؛ المشتريات بالجملة مؤهلة للحصول على خصومات وتضمن التشغيل المستقر على المدى الطويل في ظل ظروف الضغط العالي.

المشتريات المباشرة من المصنع ودعم تخصيص OEM

شركة Shenchi، باعتبارها المورد لصمامات البوابة ذات الحافة الجذعية المرتفعة ASME (المعيار الأمريكي)، تقدم خدمات صنع العينات. نحن نقدم خصمًا على صمامات بوابة شفة الجذع المرتفعة ASME بأسعار المصنع الشفافة، مما يلغي علامات الوسطاء. نحن ندعم تخصيص ODM وOEM؛ يمكن تعديل المواد والأقطار ومعايير الفلنجة وطرق التشغيل وفقًا لاحتياجاتك. من السهل صيانة صمامات بوابة شفة الجذع المرتفعة ASME الخاصة بنا، مع هيكل بسيط وتكاليف صيانة منخفضة. صُنعت صمامات بوابة شفة الساق الصاعدة Shenchi ASME في الصين، وهي موثوقة من حيث الجودة ولها أوقات تسليم مستقرة. نرحب بالعملاء العالميين للاتصال بشركة Shenchi للحصول على المعلمات الفنية التفصيلية وأحدث عروض الأسعار التفضيلية.
