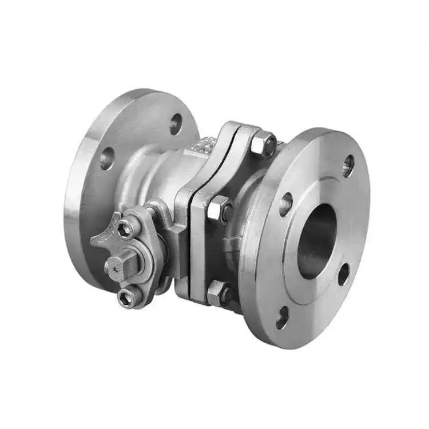

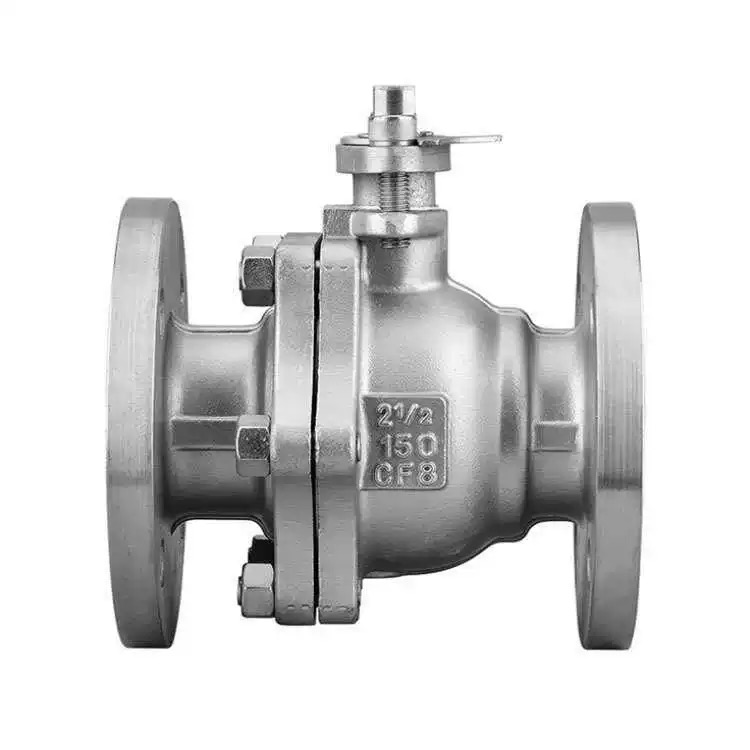

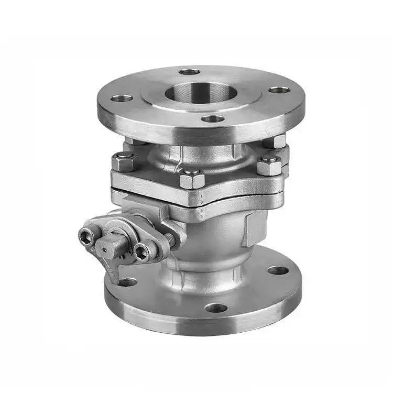

صمام كروي ذو حواف قياسي أمريكي

مبدأ العمل

يتم التحكم في تدفق الوسائط عن طريق تدوير الكرة بزاوية 90 درجة.

توجد فتحة من خلال نفس قطر الأنبوب في وسط الكرة. عندما يقوم المقبض أو المشغل بتدوير الكرة بزاوية 90 درجة حتى تتم محاذاة الفتحة مع محور الأنبوب، تتدفق الوسائط بحرية دون عائق، ويكون الصمام مفتوحًا بالكامل، وتكون مقاومة التدفق صفرًا تقريبًا. عندما تدور الكرة بمقدار 90 درجة أخرى حتى تصبح الفتحة متعامدة مع الأنبوب، فإن السطح الكروي الصلب يحجب الممر تمامًا، ويغلق الصمام، ويتم تحقيق الإغلاق الموثوق.

يعتمد الصمام الكروي ذو الحواف القياسية الأمريكية تصميم إغلاق ثنائي الاتجاه، مما يسمح للوسائط بالدخول من أي اتجاه دون قيود اتجاه التدفق. السدادات الناعمة (PTFE/PPL) تحقق عدم التسرب، في حين أن السدادات الصلبة مناسبة لدرجة الحرارة العالية والضغط العالي. يتميز ساق الصمام بهيكل مضاد للانفجار لضمان السلامة والموثوقية تحت الضغط العالي. يتم تصنيع الصمامات الكروية ذات الحافة القياسية Shenchi ASME بشكل صارم وفقًا لمعايير API 608، مما يوفر التشغيل السريع والختم المحكم، مما يجعلها صمامات إغلاق مثالية لخطوط الأنابيب القياسية ASME في صناعات النفط والكيماويات والغاز الطبيعي.

معلمات المنتج

اسم المنتج: صمام كروي ذو حواف قياسي أمريكي	المواصفات: (1/8 "-4") DN6-DN100
الضغط الاسمي: PN16	مادة الجسم: WCB، SUS304 (CF8)، SUS316L (CF3M) مادة الجسم: WCB، SUS304 (CF8)، SUS316L (CF3M)
المعايير: ANSI، BS، DIN، ISO، JIS	درجة الحرارة المطبقة: -20 درجة مئوية ~ +150 درجة مئوية (عادي)، حتى +350 درجة مئوية (درجة حرارة عالية)، وصولاً إلى -196 درجة مئوية (درجة حرارة منخفضة)
المواد المعدنية الداخلية: WCB، SUS304 (CF8)، SUS316L (CF3M)	درجة الحرارة المتوسطة: درجة حرارة عالية، درجة حرارة منخفضة، درجة حرارة متوسطة، درجة حرارة عادية
طريقة التشغيل: مانوا	الأختام: EPDM، PPL
طريقة الاتصال: اتصال شفة	التطبيقات: الماء، الهواء، الغاز، الزيت، السوائل، إلخ.
المنشأ: الصين المنشأ: الصين المنشأ: الصين المنشأ: الصين	العينة: العينات المتاحة

الهيكل الأساسي ويسلط الضوء على التصميم

تتميز الصمامات الكروية ذات الحواف القياسية الأمريكية عالية الجودة من Shenchi بهيكل أساسي يتكون من جسم الصمام، والكرة، والساق، وأختام المقعد. يمكن أن تكون الكرة إما بتصميم كرة عائمة (DN50 أو أقل) أو تصميم كرة ثابتة (DN50 أو أعلى). تتوافق فتحة الكرة مع القطر الداخلي للأنبوب، مما يؤدي إلى مقاومة تدفق قريبة من الصفر عند الفتح الكامل. يمنع الهيكل المضاد للانفجار الجذع من الطيران تحت ضغط عالٍ. يضمن الجهاز المضاد للكهرباء الساكنة التوصيل بين الكرة والساق، مما يمنع تراكم الكهرباء الساكنة. بالنسبة للصمامات الكروية ذات الحافة ASME ذات الأسعار المتاحة، توفر Shenchi جداول معلمات فنية مفصلة لتسهيل الاختيار الدقيق للنموذج وحساب الميزانية للعملاء.
