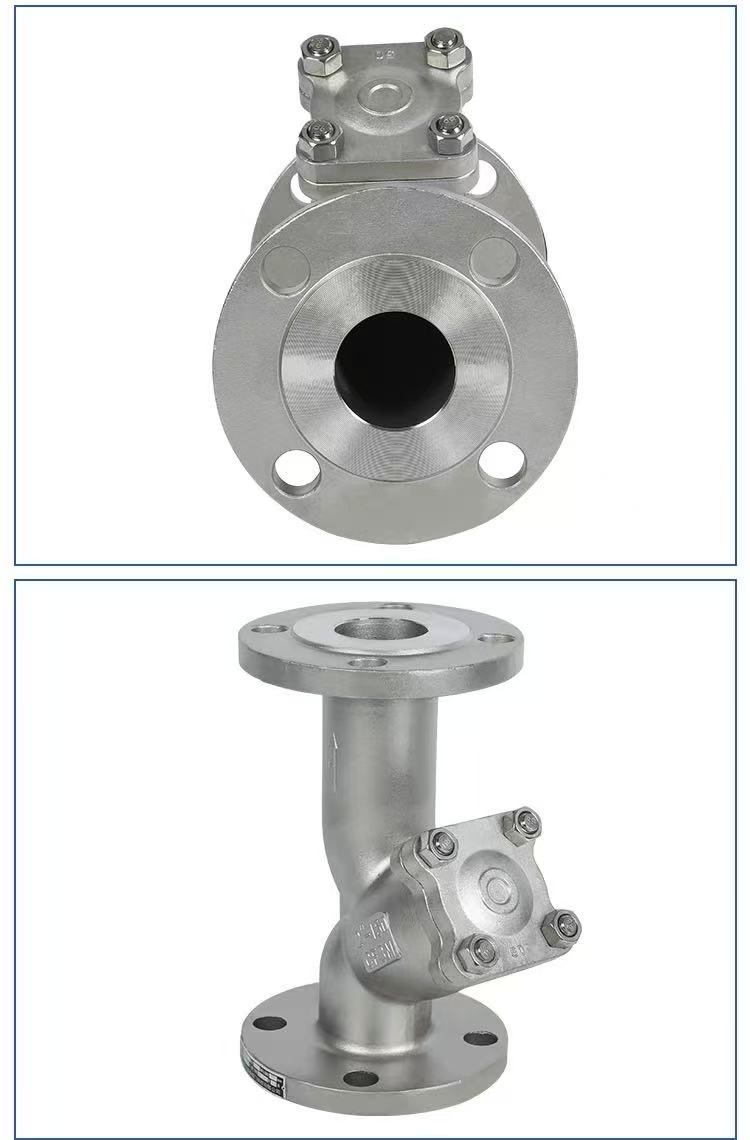

مرشح شفة قياسي أمريكي من النوع Y

مبدأ العمل

يعمل الفلتر الأمريكي المتكامل ذو الحافة Y من النوع Y الخاص بمصنع Shenchi على مبدأ اعتراض شاشة الفلتر. يدخل الوسيط إلى السكن من نهاية المدخل ويتدفق عبر شاشة الترشيح داخل الهيكل على شكل Y. يتم حجب الشوائب الصلبة داخل شاشة الفلتر، بينما يمر الوسط النظيف عبر ويخرج من نهاية المخرج. تبلغ المساحة الإجمالية لمصفاة الفلتر 3-4 أضعاف مساحة المقطع العرضي للأنبوب، مما يؤدي إلى مقاومة منخفضة وتدفق سريع. للتصريف، قم بفك القابس السفلي أو قم بإزالة غطاء الحافة، وأخرج شاشة الفلتر، ونظفها، ثم أعد تركيبها. الجسم الرئيسي مصنوع من مواد WCB، SUS304 (CF8)، أو SUS316L (CF3M)، باستخدام عملية الصب المتكاملة، مما يؤدي إلى غلاف سلس ومقاومة موثوقة للضغط. منتجات Shenchi مناسبة لترشيح الشوائب في خطوط الأنابيب المستخدمة في الصناعات البترولية والكيميائية ومعالجة المياه.

معلمات المنتج

اسم المنتج: مرشح ذو شفة قياسية أمريكية من النوع Y	المواصفات: (1/8 بوصة - 4 بوصة) DN6-DN100 المواصفات: (1/8 بوصة - 4 بوصة) DN6-DN100
الضغط الاسمي: PN16	مادة الجسم: وب، SUS304 (CF8)، SUS316L (CF3M)
المعايير: ANSI، BS، DIN، ISO، JIS	درجة الحرارة المطبقة: -20 درجة مئوية ~ +150 درجة مئوية (عادي)، حتى +350 درجة مئوية (نوع درجة الحرارة المرتفعة)، وصولاً إلى -196 درجة مئوية (نوع درجة الحرارة المنخفضة)
المواد المعدنية الداخلية: WCB، SUS304 (CF8)، SUS316L (CF3M)	درجة الحرارة المتوسطة: درجة حرارة عالية، درجة حرارة منخفضة، درجة حرارة متوسطة، درجة حرارة عادية
طريقة التشغيل: يدوي	الأختام: EPDM، PPL
طريقة التوصيل: اتصال شفة	التطبيقات: الماء، الهواء، الغاز، الزيت، السوائل، إلخ.
المنشأ: الصين	العينة: العينات المتاحة

النقاط الرئيسية للتثبيت

تأكيد الاتجاه، ومحاذاة الحافة وتشديدها، ودعم وحماية خطوط الأنابيب.

عند تركيب مرشحات Shenchi American Standard Flange Y-type، انتبه إلى ثلاث نقاط رئيسية: أولاً، تأكد من اتجاه التدفق. يجب أن يكون السهم الموجود على جسم الصمام محاذيًا لاتجاه التدفق المتوسط، ويجب تركيب شاشة الفلتر باتجاه الأسفل لتسهيل ترسيب الشوائب. ثانياً، التأكد من محاذاة الحافة وإحكامها. يجب أن تكون وجوه الحافة متوازية ومتحدة المركز، وأن تكون الحشية في المنتصف، وأن يتم ربط المسامير قطريًا على مراحل لتجنب تشوه القشرة. ثالثًا، توفير دعم خطوط الأنابيب والحماية المسبقة للتصفية. يجب ألا يتحمل المرشح وزن خط الأنابيب؛ يجب تطهير خط الأنابيب قبل التثبيت لإزالة الجزيئات الكبيرة. توفر Shenchi تعليمات التثبيت التفصيلية، وتدعم تخصيص ODM/OEM، ويمكن تعديل حجم شبكة الفلتر حسب الحاجة لضمان التشغيل المستقر طويل المدى للمرشح.

المواد المصفاة بشكل فعال

تقوم مرشحات Shenchi ASME ذات الحافة القياسية من النوع Y بشكل أساسي بتصفية المواد الصلبة العالقة في وسائط خطوط الأنابيب. ويشمل ذلك: خبث اللحام، وبرادة الحديد، وبقايا الصدأ الناتجة عن لحام خطوط الأنابيب؛ الرمل والتربة وألياف القنب وبقايا المواد المانعة للتسرب المتبقية من البناء؛ الجسيمات والبلورات والرواسب التي تحملها الوسائط نفسها؛ قشور الصدأ وشظايا القشور من الجدار الداخلي القديم والمتقشر لخط الأنابيب ؛ والنشارة المعدنية والشوائب الأخرى الموجودة في زيوت التشحيم. يمكن تحديد دقة الترشيح من 50 إلى 300 شبكة، اعتمادًا على النظافة المطلوبة للوسائط. صُنعت مرشحات النوع Y ذات الحافة القياسية ASME في الصين من مواد WCB وSUS304 وSUS316L، مما يوفر مقاومة للتآكل والقدرة على التكيف مع الوسائط المختلفة.

المواد غير مناسبة للترشيح

مرشحات Shenchi ASME B ذات الحافة Y غير مناسبة لتصفية المواد التالية: المواد الكيميائية الذائبة في الوسط (مثل الأملاح في الماء الملحي والأحماض والقلويات في المحاليل)؛ مستحلبات الزيت والماء. المعاجين اللزجة أو الغرويات. الشوائب الليفية الناعمة (التي قد تخترق شبكة المرشح أو تلتف حولها)؛ والملوثات الغازية في الوسائط الغازية. بالنسبة لهذه الوسائط، يجب تحديد أنواع أخرى من المرشحات. عند بيع مرشحات ASME B ذات الحافة Y من النوع Y، سوف تقوم شركة Shenchi بتأكيد خصائص الوسائط مع العميل لتجنب الاختيار غير الصحيح. تشتمل مرشحات ASME B ذات الحافة Y من النوع Y مع قوائم الأسعار على إرشادات اختيار مفصلة.
